Warmverkauf 0,9 Grad 36mm Schrittmotor JK36HM21-0404-01 für automatische Maschinen

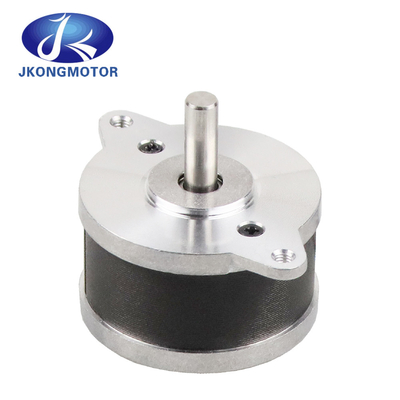

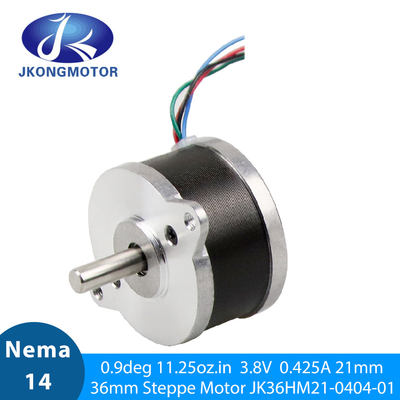

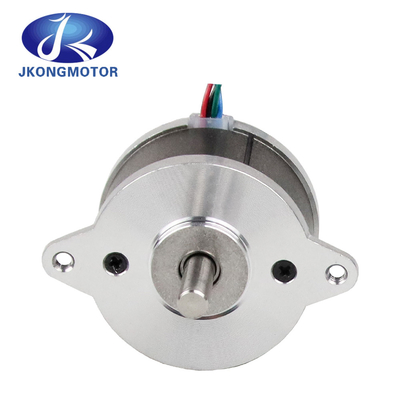

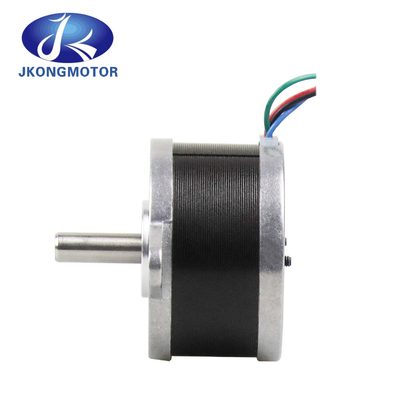

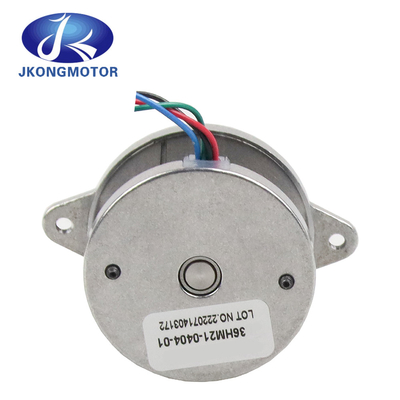

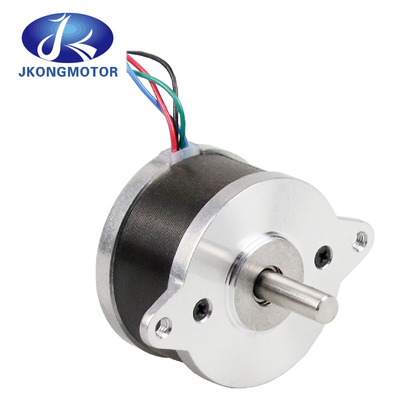

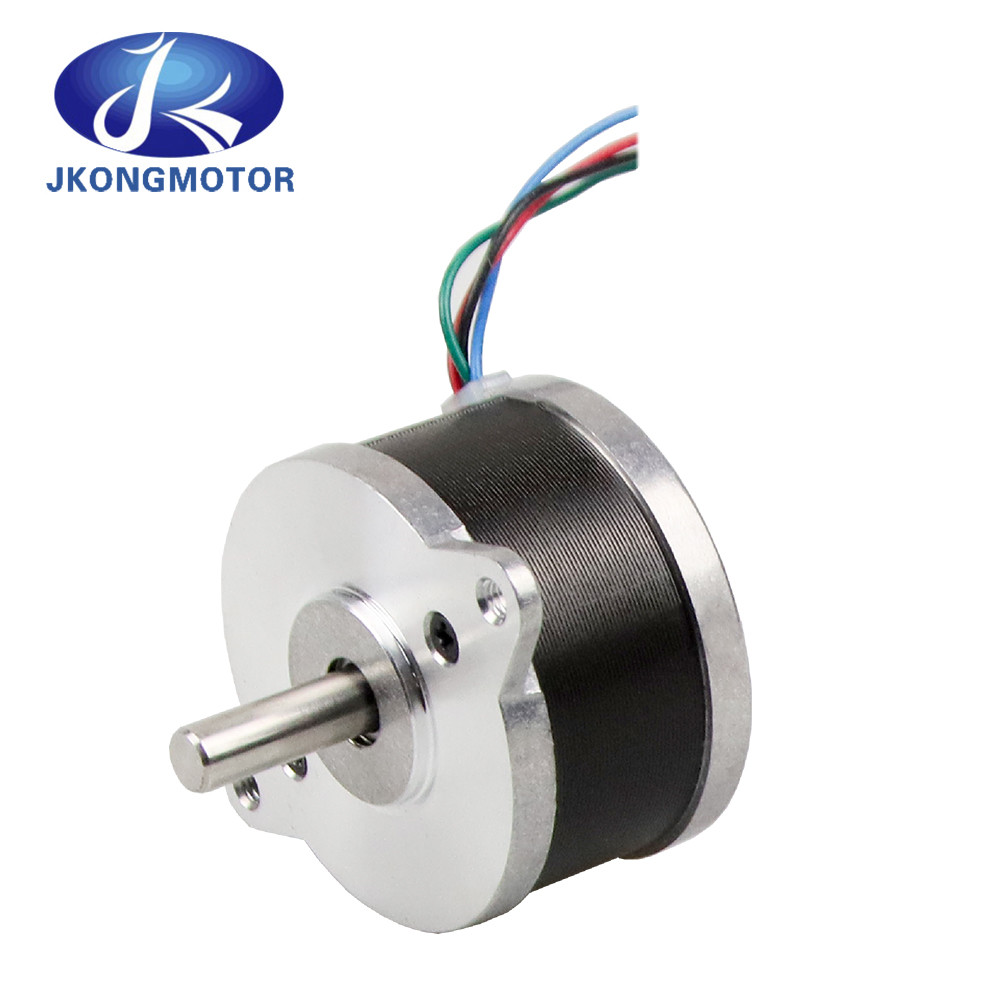

0.9 Grad 36mm Schrittmotor JK36HM21-0404-01


1.Allgemeine Spezifikation:

• Schrittwinkel: 1,8°
• Schrittwinkelgenauigkeit: ± 5% (vollen Schritt, keine Last)
• Widerstandsgenauigkeit: ± 10%
• Induktivitätsgenauigkeit: ± 20%
• Temperaturanstieg: 80°Cmax
• Umgebungstemperatur: -20°C bis +50°C
• Isolationswiderstand: 100 MΩ Min. ,500VDC
• Dielektrische Stärke: 500 VAC für 1 Minute
• Schachtradiale Auswirkung: 0,02 Max. (450g-Last)
• Schacht-Axialspiel: 0,08 Max. (450g-Last)
• Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
• Max. Achskraft: 10N

2. NEMA14 36MMSchrittmotorElektrische Spezifikation:


3.Schrittmotor mit hoher DrehzahlAbmessungen: (Einheit = mm)

Vorteile

• Niedrige Kontrollkosten erreicht
• Hochdrehmoment beim Starten und niedrige Drehzahlen
• Robustheit
• Einfachheit der Konstruktion
• Kann in einem offenen Schleifensteuerungssystem betrieben werden
• Leichte Wartung
• Weniger Wahrscheinlichkeit, dass sie feststecken oder ausrutschen
• Wirkt in jeder Umgebung
• Sie kann in der Robotik in großem Maßstab verwendet werden.
• Hohe Zuverlässigkeit
• Der Drehwinkel des Motors ist proportional zum Eingangspuls.
• Der Motor hat volles Drehmoment beim Stehen (wenn die Wicklungen angetrieben sind)
• Genaue Positionierung und Wiederholbarkeit der Bewegung, da gute Schrittmotoren eine Genauigkeit von 3~5% eines Schrittes aufweisen und dieser Fehler von einem Schritt zum nächsten nicht kumulativ ist.
• Ausgezeichnete Reaktionsfähigkeit beim Starten/Stoppen/Rückfahren.
• Sehr zuverlässig, da im Motor keine Kontaktbürsten vorhanden sind.
• Die Reaktion der Motoren auf digitale Eingabeimpulse sorgt für eine offenen Schleife, wodurch die Steuerung des Motors einfacher und kostengünstiger wird.
• Es ist möglich, eine sehr niedriggeschwindige synchrone Drehung mit einer Last, die direkt an die Welle gekoppelt ist, zu erreichen.
• Eine breite Bandbreite an Drehgeschwindigkeiten kann realisiert werden, da die Geschwindigkeit proportional zur Frequenz der Eingabeimpulse ist.

Anwendungen

Computergesteuerte Schrittmotoren sind eine Art Bewegungssteuerungssystem.Sie werden typischerweise als Teil eines offenen Schleifensystems für den Einsatz in Anwendungen zum Halten oder Positionieren digital gesteuert.

Im Bereich der Laser und Optik werden sie häufig in Präzisionspositionsgeräten wie Linearantriebsgeräten, Linearstufen, Rotationsstufen, Goniometern und Spiegelhaltern verwendet.Andere Verwendungen sind Verpackungsmaschinen, und Positionierung von Ventilpiloten für Flüssigkeitssteuerungssysteme.

Im Handel werden Schrittmotoren in Diskettenlaufwerken, Flachbett-Scannern, Computerdruckern, Plottern, Spielautomaten, Bildscannern, Kompaktdisketten, intelligenter Beleuchtung, Kameraobjektiven,CNC-Maschinen und, in jüngerer Zeit in 3D-Druckern.
