schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie

schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie

  • schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie
  • schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie
  • schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie
  • schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie
schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie
Produktdetails:
Herkunftsort: Jiangsu, China (Festland)
Markenname: Jkongmotor
Zertifizierung: CE, ROHS,ISO9001,REACH
Modellnummer: JK42BLS02-X057IE
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: US$25-$30.00
Verpackung Informationen: mit Exportkarton. große Quantität mit Palette
Lieferzeit: Für Proben 7-15 Tage/für Reihe, 15-25days
Zahlungsbedingungen: T/T, paypal, Western Union, L/C
Versorgungsmaterial-Fähigkeit: 100000pcs/month
Kontakt
Ausführliche Produkt-Beschreibung
Name: Integrated drive BLDC MOTOR Holding Torque: 0.127N.m
Body Length: 78mm Number of phase: 3phase
Number of Poles: 8 Rated voltage: 24v
Rated speed: 3000rpm Rated power: 40w
Current: 3.3A INSULATION CLASS: B
Markieren:

schwanzloser Motor DC-24V

,

Brustloser Gleichstrommotor für Rasenmäher

,

Gartenmaschinen Bürstenloser Gleichstrommotor

schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie



Jkongmotor 42mm integrierte schwanzloser DC-Motor mit integriertem Fahrer 25W zu 105W BLDC-Motor mit PWM- oder VSP-Geschwindigkeitsregelung







1.Specification schwanzlosen DC-Motors:



Modell JK42BLS02-X057IE
Spannung 24V
Drehmoment 0.7N.m
Geschwindigkeit 4000Rpm
Gegenwärtig 6.3A
Energie 400w
Körperlänge 84.5mm
Art bldc Motor mit hallsensor



Produkt-Reihe Polen nein. Nennspannung Nenndrehzahl Bewertetes Drehmoment Nennleistung Bewegungslänge
42mm BLDC Motor 8 24v 4000rpm 0.0625~0.25N.m 26~105w 41~100mm
57mm BLDC Motor 4 36v 4000rpm 0.055~0.44N.m 23~184w 37~107mm
60mm BLDC Motor 8 48v 3000rpm 0.3~1.2N.m 94~377w 78~120mm
80mm BLDC Motor 4 48v 3000rpm 0.35~1.4N.m 110~440w 78~138mm
86mm BLDC Motor 8 48v 3000rpm 0.35~2.1N.m 110~660w 71~138.5mm
110mm BLDC Motor 8 310v 3000rpm 1.65~6.6N.m 518~2073w 83~173mm
130mm BLDC Motor 10 310v 3000rpm 2.39~11.94N.m 750~2500w 115~190mm
Oben nur für Repräsentativprodukte, können Produkte des speziellen Antrags entsprechend dem Kundenantrag gemacht werden.

mtor
Spezifikation 2.Electrical von bldc Motor:


    Modell
Spezifikation Einheit JK42BLS01 JK42BLS02 JK42BLS03 JK42BLS04
Zahl der Phase Phase 3
Umber von Polen Polen 8
Nennspannung VDC 24
Nenndrehzahl U/min 4000 3000
Bewertetes Drehmoment N.m 0,0625 0,125 0,185 0,25
Nennstrom Ampere 1,8 3,3 4,8 6,3
Nennleistung W 26 52,5 77,5 105
Spitzendrehmoment N.m 0,19 0,38 0,56 0,75
Spitzenstrom Ampere 5,4 10,6 15,5 20
Rückseite E.M.F V/Krpm 4,1 4,2 4,3 4,3
Drehmoment-Konstante N.m/A 0,039 0,04 0,041 0,041
Rotor-Trägheit g.c㎡ 24 48 72 96
Körper-Länge Millimeter 41 61 81 100
Gewicht Kilogramm 0,3 0,45 0,65 0,8
Sensor Honeywell
Fahrer Length 22mm

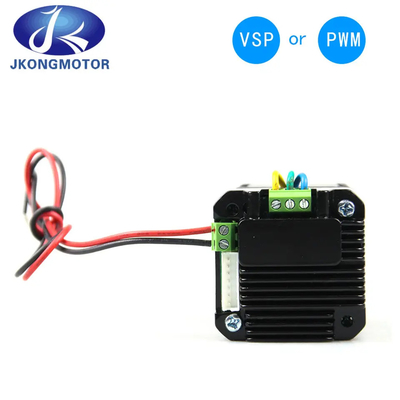

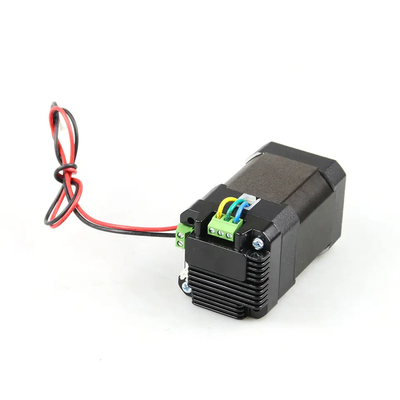

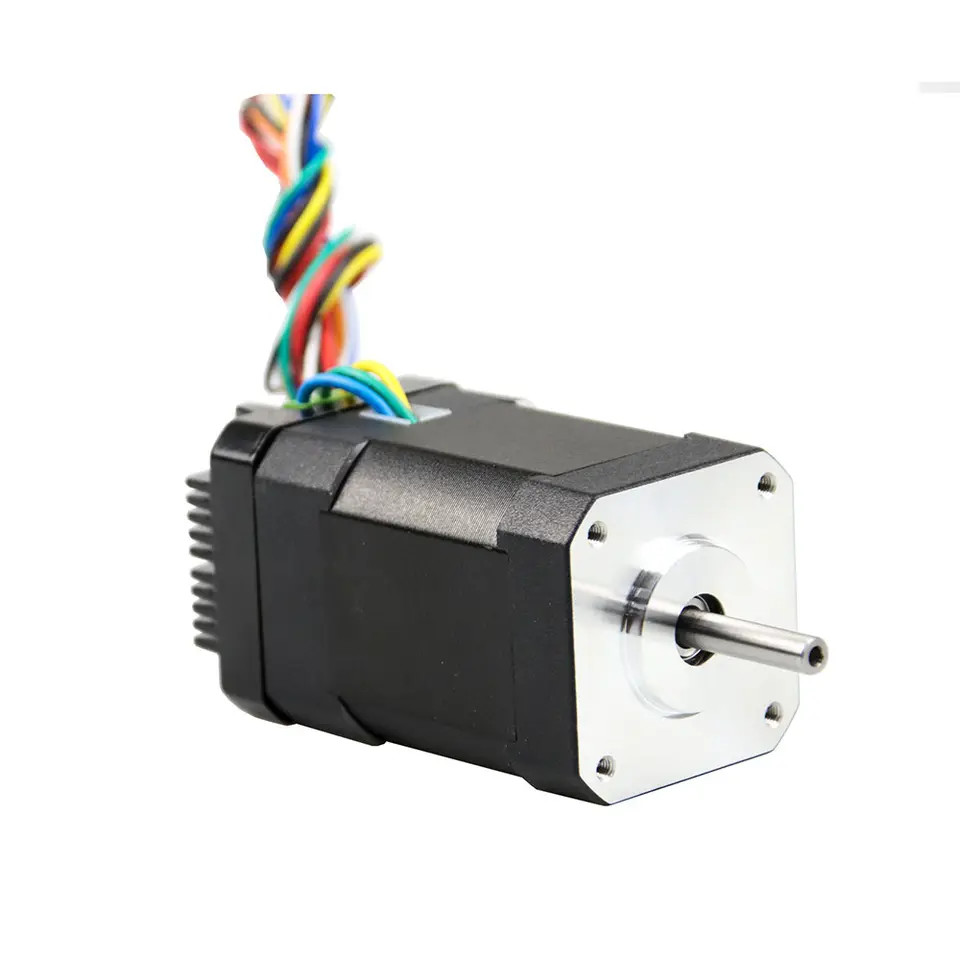

3. Foto integrierten Fahrer bldc Motors:

schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie 0
schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie 1

schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie 2

1). VSP

Drehen Sie zuerst die Nummernscheibe SW3 zu WEG. Der VSP-Hafen des Fahrers wird an die Plus-Klemme des Signals angeschlossen, und der COM-Hafen wird an die Minus-Klemme des Signals angeschlossen. Der erforderliche Signalspannungsbereich ist 0~10V.

Das Verhältnis zwischen Analogsignalspannung und das Motordrehzahl (offene Schleife keine Last). Das Verhältnis zwischen Analogsignalspannung und das Motordrehzahl (Endlosschleife keine Last)

Anmerkung: Das Analogsignalspannung ≥ 0.7V, der Motor beginnt; Analogsignalspannung ≤ 0.4V, die Bewegungshalt.


2). PWM

Drehen Sie zuerst den Dip-Schalter SW3 zu AN. Der PWM-Hafen des Antriebs wird an den positiven Signalanschluß angeschlossen, und der COM-Hafen wird an den negativen Signalanschluß angeschlossen. Das PWM-Signal erfordert einen Umfang 5V und eine Frequenz von 1KHz.

Verhältnis zwischen Arbeitszyklus und Motordrehzahl (offene Schleife keine Last); Verhältnis zwischen Arbeitszyklus und Motordrehzahl (Endlosschleife keine Last)

Anmerkung: PWM-Arbeitszyklus ≥ 7%, der Motor beginnt; PWM-Arbeitszyklus ≤4%, die Bewegungshalt.

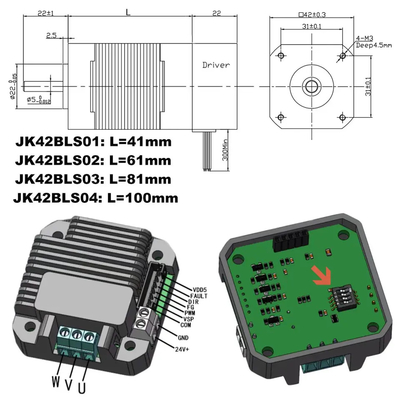

schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie 3

schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie 4
Ausrüstung 4.Produce:

schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie 5

Prozess 5.Production:
schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie 6

schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie 7

schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie 8

schwanzloser Motor DC-24v mit integriertem Prüfer für Gras-Schneider- und Gartenmaschinerie 9



Größe und Tag:

Schwanzloser Elektromotor DCs,

BLDC-Motor,

schwanzloser DC-Mikromotor
