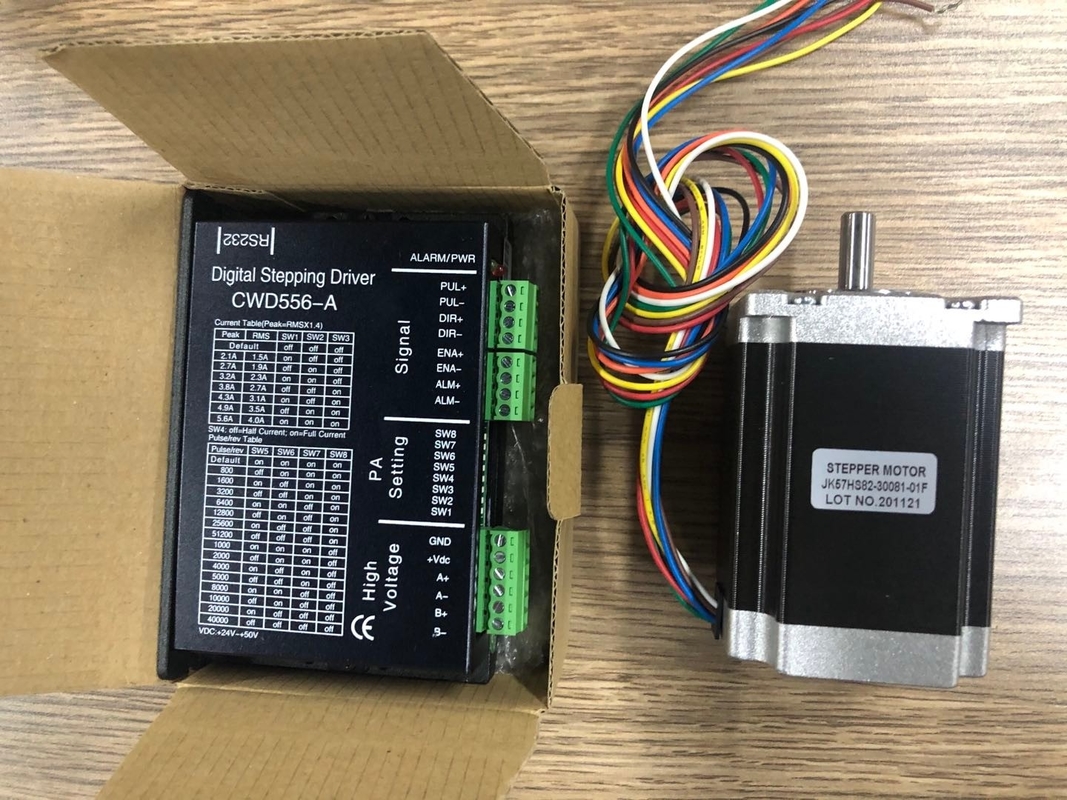

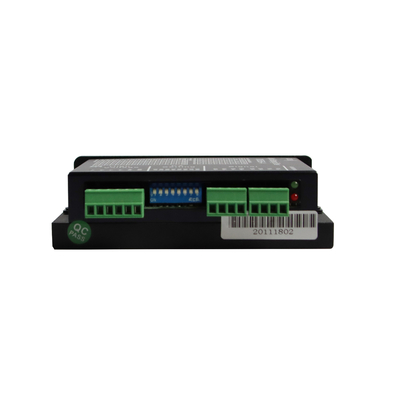

Digitaler Schritttreiber CWD556-A für NEMA17 NEMA23 NEMA24

Übersicht über CWD556-A:

Der CWD556-A ist ein digitaler 2-Phasen-Schrittmotortreiber der neuen Generation, der auf einem 32-Bit-DSP-Prozessor basiert. Die Kombination aus Anti-Resonanz-, Rausch-, Mikroschritt- und Niedrigtemperaturanstiegstechnologie verbessert die Leistung des Schrittmotors erheblich Motor, geräuscharm, geringe Vibration, geringer Temperaturanstieg und hohes Drehmoment.Der Treiber CWD556-A verwendet die adaptive Online-PID-Technologie, ohne manuelle Anpassung können automatisch optimale Parameter für verschiedene Motoren generiert und die beste Leistung erzielt werden.Versorgungsspannungsbereich von 24 VDC bis 50 VDC, geeignet für den Antrieb verschiedener 2-Phasen-Hybrid-Schrittmotoren mit einem Phasenstrom unter 5,6 A.Der Mikroschritt kann von Vollschritt bis 40000 Schritte/Umdrehung und der Ausgangsstrom von 2,1 A bis 5,6 A eingestellt werden;mit automatischer Ruhestromreduzierung, Selbsttest, Überspannungs-, Unterspannungs- und Überstromschutz.

MerkmaleCWD556-A:

Leistungsstark, niedriger Preis

Mikroschritt

Automatische Ruhestromreduzierung

Optisch isolierende Signale I/O

Maximale Reaktionsfrequenz bis zu 200 Kpps

Niedriger Temperaturanstieg, sanfte Bewegung

Adaptive Online-PID-Technologie

Anwendungen vonCWD556-A:

Geeignet für eine Vielzahl von großen Automatisierungsgeräten und -instrumenten.Zum Beispiel: Etikettiermaschine, Schneidemaschine, Verpackungsmaschine, Plotter, Graviermaschine, CNC-Werkzeugmaschinen und so weiter.Es funktioniert immer gut, wenn es für Geräte verwendet wird, die vibrationsarm, geräuscharm, hochpräzise und schnell sein müssen

Aktuelle Einstellung des SchrittmotortreibersCWD556-A

Was ist Fahrersegmentierung?Wie ist die Beziehung zwischen der Geschwindigkeit des Schrittmotors und der Pulsfrequenz?

Aufgrund des einzigartigen Aufbaus des Schrittmotors ist dieser beim Verlassen des Werks mit „inhärenter Schrittwinkel des Motors“ gekennzeichnet (z 0,9° und die der ganzen Stufe 1,8°).

Bei vielen Präzisionssteuerungen und Gelegenheiten ist jedoch der gesamte Schrittwinkel zu groß, was die Steuergenauigkeit beeinträchtigt, und die Vibration ist zu groß, so dass viele Schritte erforderlich sind, um einen natürlichen Schrittwinkel des Motors zu vervollständigen, der der sogenannte Unterteilungsantrieb ist. Das elektronische Gerät, das diese Funktion erreichen kann, wird als Unterteilungstreiber bezeichnet.

Anwendungen von Schrittmotortreibern

Es kann in einer Vielzahl kleinerer Automatisierungsgeräte und -instrumente eingesetzt werden, z. B. in Etikettiermaschinen, Schneidemaschinen, Verpackungsmaschinen, Ziehmaschinen, Graviermaschinen, CNC-Maschinen usw.Es leistet immer dann gute Dienste, wenn es in Geräten eingesetzt wird, die vibrationsarm, geräuscharm, hochpräzise und schnell sein müssen.
