ÖÜbersicht

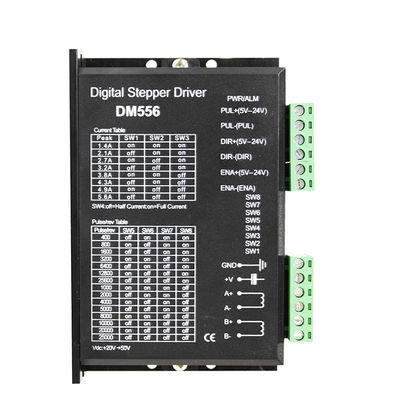

Der DM556 ist ein leistungsstarker digitaler Stepper-Treiber der neuen Generation, der auf DSP mit einem fortschrittlichen Steueralgorithmus basiert.Die vom DM556 angetriebenen Motoren können mit viel weniger Geräuschen und viel weniger Vibrationen laufen als andere Treiber auf dem Markt.Das DM556 zeichnet sich durch geringere Geräuschentwicklung, geringere Vibration und geringere Erwärmung aus.Die Spannung des DM556 beträgt DC 20V-50V.Es ist für alle 2-Phasen-Hybrid-Schrittmotoren geeignet, deren Strom weniger als 5,6 A beträgt.Es gibt 15 Arten von Mikroschritten von DM542.Die maximale Schrittzahl des DM556 beträgt 25000 Schritte/Umdrehung (Mikroschritt ist 1/128).Sein Strombereich liegt zwischen 1,4 A und 5,6 A und sein Ausgangsstrom hat 8 Stände.DM556 verfügt über automatische Semi-Flow-, Überspannungs-, Unterspannungs- und Überstromschutzfunktionen.
Es ist wirtschaftlicher als DM542 und andere Treiber.Darüber hinaus kann es mit NEMA17-, NEMA23- und NEMA34-Schrittmotoren übereinstimmen.
Und es ist weit verbreitet in CNC-Systemen.
CGemeinsame Anzeige des 2-Phasen-Schrittmotortreibers
| Phänomen |
Grund |
Lösung |
|
Die rote Anzeige leuchtet.
|
1. Ein Kurzschluss der Motorkabel. |
Überprüfen oder ändern Sie die Kabel |
| 2. Die externe Spannung liegt über oder unter der Arbeitsspannung des Treibers. |
Stellen Sie die Spannung auf einen vernünftigen Bereich ein |
| 3. Unbekannter Grund |
Senden Sie die Ware zurück |
Was ist Fahrersegmentierung?Wie ist die Beziehung zwischen der Geschwindigkeit des Schrittmotors und der Pulsfrequenz?
Aufgrund des einzigartigen Aufbaus des Schrittmotors ist dieser beim Verlassen des Werks mit „inhärenter Schrittwinkel des Motors“ gekennzeichnet (z 0,9° und die der ganzen Stufe 1,8°).
Bei vielen Präzisionssteuerungen und Gelegenheiten ist jedoch der gesamte Schrittwinkel zu groß, was die Steuergenauigkeit beeinträchtigt, und die Vibration ist zu groß, so dass viele Schritte erforderlich sind, um einen natürlichen Schrittwinkel des Motors zu vervollständigen, der der sogenannte Unterteilungsantrieb ist. Das elektronische Gerät, das diese Funktion erreichen kann, wird als Unterteilungstreiber bezeichnet.
Anwendungen von Schrittmotortreibern
Es kann in einer Vielzahl kleinerer Automatisierungsgeräte und -instrumente eingesetzt werden, z. B. in Etikettiermaschinen, Schneidemaschinen, Verpackungsmaschinen, Ziehmaschinen, Graviermaschinen, CNC-Maschinen usw.Es leistet immer dann gute Dienste, wenn es in Geräten eingesetzt wird, die vibrationsarm, geräuscharm, hochpräzise und schnell sein müssen.
