Name: | integrierter Schrittmotor NEMA 23 | Bewegungsart: | Servomotor integrierten Schrittes NEMA 23 mit Fahrer |
---|---|---|---|
Vorbildliches Name: | canopen integrierte Schrittmotoren | Nennspannung: | 24V |
Gegenwärtig: | 4A / 5A | Haltemoment: | 1.2N.m / 2.2N.m/3N.m |
Körper-Länge: | 56mm/80mm/101mm | Welle: | 8mm |
Eigenschaften: | integrierter Schrittmotor NEMA 23 mit dem Kodiererfahrer, optional für RS485 MODBUS oder CANopen-Kom | ||
Markieren: | Integrierter Schrittmotor 24V 1.2N.M,3N.m Canopen integrierte Schrittmotoren,Schrittmotor 8mm Wellen-NEMA 23 |

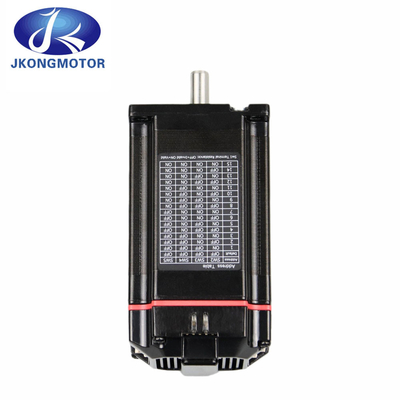

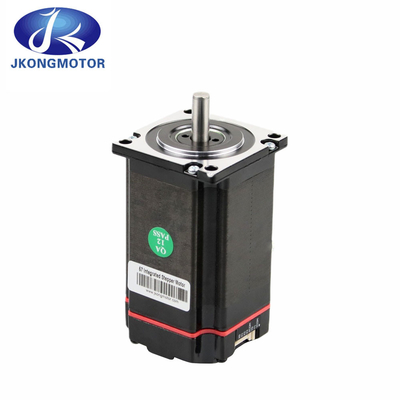

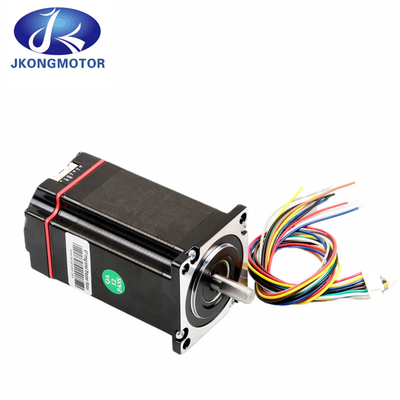

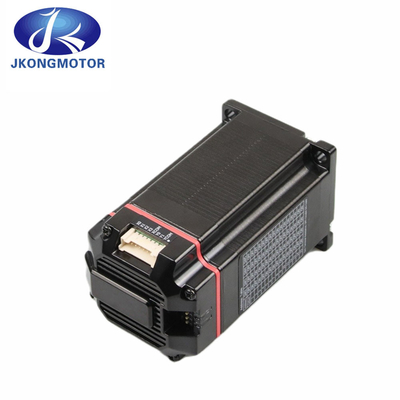

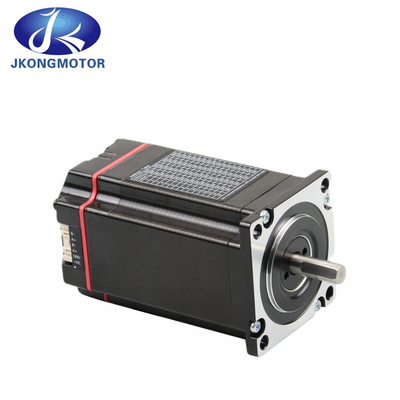

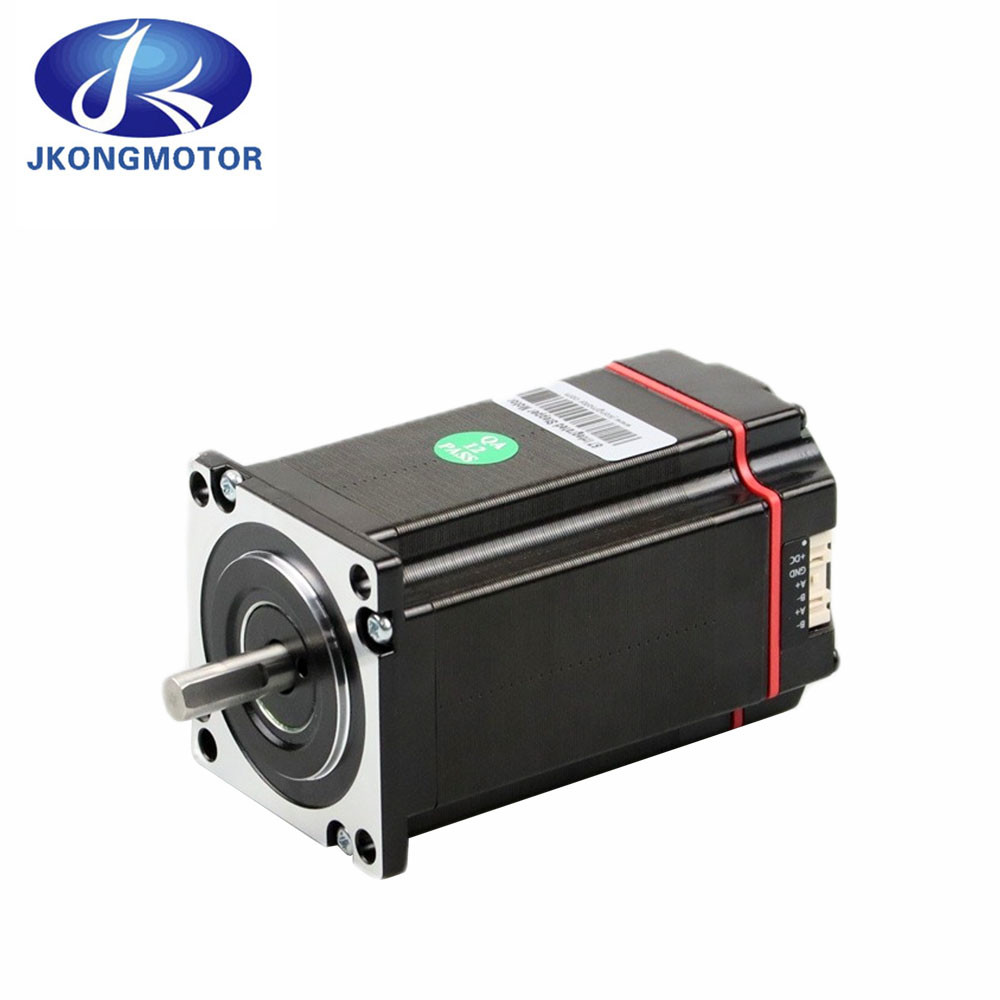

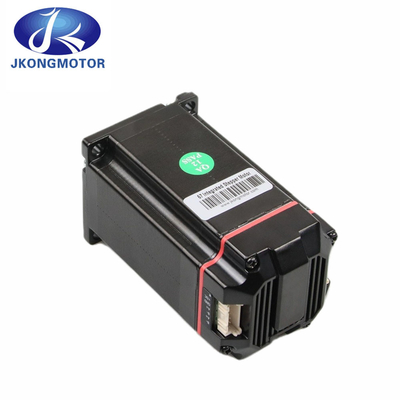

Integrierter Schrittmotor RS485 oder CANopen 1.2N.M Nema 23 mit Kodierer-Fahrer 56 CANopen CiA402 oder MODBUS
Der integrierte Schrittmotor ist ein sehr wirtschaftliches Bewegungskontrollsystem wegen seiner eingebauten microstep Kontrolleur- und Fahrerelektronik, die in die Versammlung integriert werden. Die integrierte Schrittmotor-Reihe nimmt die Spekulation aus Schrittmotor- und Fahrerkompatibilität heraus. Die Reihe ISM42 und ISM57 ist für einfache Bewegungsanwendungen ausgezeichnet. Der zweipolige microstep Fahrer kennzeichnet Beschlüsse von 200-1600 Schritten/Revolution und kennzeichnet Übertemperatur- und Kurzschlussabschaltungsbestimmungen. Integrierte Schrittmotoren, Fahrer und Kontrolleure sind in NEMA-Größen 17 und 23, mit Drehmomentbewertungen von 31 bis 425 Unze-Inch verfügbar. Drehmomentstarke Schrittmotoren werden im integrierten Schrittmotor-Reihenangebot 1,8-Grad-Schrittwinkel mit Stapellängen von 1/2, von 1, von 2 oder von 3 benutzt und stellen für eine breite Palette des Startdrehmoments und des intertia bereit. Wenn Sie die Änderungen benötigen, die auf Ihren Schrittmotorwicklungen erfolgt sind, sind Wellenänderungen und Kodiereradditionsmaschinen für Fernüberwachung der Position verfügbar.
Integrierte Schrittmotoren schließen die eingebaute microstep Fahrerelektronik ein und beseitigen den Bedarf an der Bewegungsverdrahtung und -anschluß. Die Reihe 23MDSI enthält auch einen einfachen Indexer/einen Kontrolleur mit Kommunikationen RS485. Sie ist in vier Stapellängen verfügbar und liefert von 76 bis 425 Unze-Inch Drehmoment. Der zweipolige microstep Fahrer kennzeichnet Beschlüsse von 200-1600 Schritten/die Revolution und stellt glatte Drehoperation bereit. Das ISM42 und das ISM57 integrierten Schrittmotor ist verfügbar entweder in einer Einzelwellenversion oder in einer Doppelwellenversion mit optionalem Kodierer.
1. 57mm Hybridnema 23 integrierte Schrittmotor Genaral-Spezifikation:
Name | integrierter Schrittmotor NEMA 23 |
Modell | Servomotor integrierten Schrittes NEMA 23 mit Fahrer |
Bewegungsart | canopen integrierte Schrittmotoren |
Nennspannung | 24v |
Haltemoment | 1.2N.m / 2.2N.m/3N.m |
Körper-Länge | 56mm/80mm/101mm |
Gegenwärtig | 4A / 5A |
Welle | 8mm |
Stützsteuerung | CANopen CiA402/RS485 MODBUS |
Eigenschaften | Integrierter Schrittmotor NEMA 23 mit dem Kodiererfahrer, der für RS485 MODBUS oder CANopen-Kommunikation, die THEORIE optional ist, fixierte Schrittmotor und -Antriebstechniken in Einzelgeräte-, Angeboteinsparungen auf Raum, in eine Verdrahtung und in Kosten über herkömmlichem Motor und Antriebslösungen. Mit dem Prüfer hat THEORIE mehr Steuerwahlen und klemmt Entdeckung und Verhinderungsfunktionen festzuklemmen fest. |
2, Eigenschaften des integrierten Schrittmotorprüferfahrers:
1): Eine neue Generation von 32-Bit-DSP-Technologie.
2): Standard-MODBUS-RTU Protokoll der Unterstützungs.
3): Inputfunktionsanschluß mit 4 Möglichkeiten, 2wegausgabefunktionsanschluß.
4): Der Drehmomentzerfall wird verringert, und die Geschwindigkeit kann 3000rpm erreichen.
5): Eingebauter Warnungsertrag für einfache Überwachung und Kontrolle.
6): Justieren Sie intelligent gegenwärtiges, verringern Sie Erschütterung, Geräusche und Hitze und Zunahme-Leistungsfähigkeit um 35%.
7): Spannungsbereich: DC24~50V.
8): 16 justierbare Unterteilungen, die Nichterfüllung ist 1000pulse/r.
9): Ausgezeichnete hohe Geschwindigkeit und Starrheit, perfekte Integration von Servo- und von Stepper.
10): Mit Überspannung, Undervoltage, Überstrom und anderen Schutzfunktionen.
11): Integrierter Entwurf mit Antriebsmotor. Einfache Installation, kleiner Abdruck und einfache Verdrahtung.
3, Anwendung des integrierten Antriebsschrittmotors:
Der Druck, AOI, Plattenabbinden, Übergangsausrüstung, etc. in PWB bezogen sich Ausrüstung; in Verbindung stehende Ausrüstung der Kamera wie Kamera und Fingerabdruck; feste Kristallmaschine, Drahtanschlussmaschine, Spender, Strahlenteiler und Paketbandgerät beim Verpacken.
4, allgemeine Spezifikation integrierten Schrittmotors NEMA 23:
Spezifikation | ISM57-R Reihe | |||
Einheit | Minimum | Typisch | Maximum | |
Ausgangsstrom | 1,8 | - | 4 | |
Eingangsspannung | VDC | 24 | 36 | 50 |
Nenneingangsstrom | MA | 10 | 10 | 50 |
Nenneingangsspannung | V | - | 24 | 24 |
Impulsfrequenz | kHz | 0 | - | 200 |
Isolationswiderstand | MΩ | 100 | - | - |
5, Techical-Daten:
Techical-Daten | ||||
Name | Einheit | ISM57-R1x | ISM57-R2x | ISM57-R3x |
Phase | Phase | 2 | 2 | 2 |
Schritt-Winkel | ° | 1,8 | 1,8 | 1,8 |
Nennspannung | V (DC) | 24~50 | 24~50 | 24~50 |
Ausgangsstrom | 4 | 5 | 5 | |
Haltemoment | N.m | 1,2 | 2,2 | 3 |
Bewegungslänge | Millimeter | 56 | 80 | 101 |
Isolierungs-Grad | - | B | B | B |
Betriebstemperatur | ℃ | 0~55 | 0~55 | 0~55 |
6, Terminalbeschreibung:
Terminalbeschreibung | |||
Pin | Funktion | Anmerkung | Schnittstellen-Diagramm |
PWR | Leistungsmesser | Stromanzeiger ON | |
ALM | Warnungsindikator | Warnung, die Indikator fischt | |
X0-X3 | Anschluss mit 4 Input | Input/Output Anschluss, Signalstromversorgung 24V, Unterstützung NPN und Verdrahtungsmodi PNP zwei, Stützterminalfunktions-Software-Änderung | |
XCOM | Eingegebenes Common | ||
Y0-Y1 | 2 Ausgangsanschluss | ||
YCOM | Ertrag allgemein | ||
B | RS485 Kommunikationsschnittstelle 1 | 2 Sätze der RS485 Kommunikationsschnittstelle, benutzt für herein und heraus Verbindung, Nichterfüllungsbaud ist 115200, Datenformat ist: 8-Bit-Daten, keine Prüfziffer, 1 Stopbit. | |
A+ | |||
B | RS485 Kommunikationsschnittstelle 2 | ||
A+ | |||
+DC | Plus-Klemme der Leistungsaufnahme | DC24~50V | |
Boden | Minus-Klemme der Leistungsaufnahme |
7, Input/Output Anschluss:
Input/Output Anschluss: | ||
Pin | Name | Funktion |
X0 | Eingegebener Anschluss | Input/Output Anschluss, Signalstromversorgung 24V, Unterstützung NPN und Verdrahtungsmodi PNP zwei, Stützterminalfunktions-Software-Änderung |
X1 | ||
X2 | ||
X3 | ||
XCOM | Allgemeiner Inputanschluß | |
YO | Ausgangsanschluss | Ausgangsanschluss, der maximale Ansteuerungsstrom ist 50mA, Stützterminalfunktions-Software modificatio |
Y1 | ||
YCOM | Allgemeiner Ausgangsanschluss |

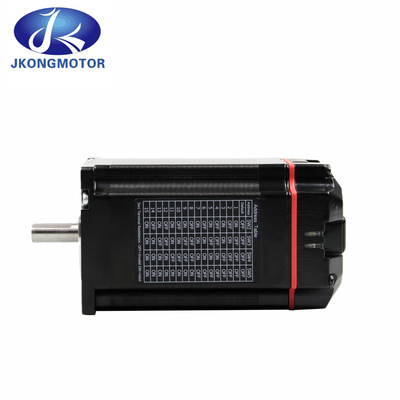

8, Dip-Schalter Einstellungen:
Dip-Schalter Einstellungen: | ||
Pin | Zeichen | Funktion |
1 | SW1 | SW1: Anschlusswiderstand |
2 | SW2 | SW2-5: Adreßeinstellung |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9, Energiehafeneinstellung:
Energiehafeneinstellung: | ||
Pin | Name | Funktion |
B | DFV-Anschluss | MODBUS-DFV-Anschluss |
A+ | ||
B | ||
A+ | ||
Boden | Energiehafen | DC: 24V~ 50V |
+DC |
10, Warnungsfreigabe:
Warnungsfreigabe: | |||
Fehlercode | Fehlerinformationen | ALM-Warnlicht | Zurückstellen |
Err1: (0x01) | Überstrom- oder Phase-zuphasenkurzschluß | Abschaltungszurückstellen | |
Err2: (0x02) | Stromversorgungsspannung ist zu hoch | Verschluss/Selbstzurückstellen | |
Err3: (0x03) | Stromversorgungsspannung ist zu niedrig | Verschluss/Selbstzurückstellen | |
Err5: (0x05) | Aus torlance heraus | Abschaltungszurückstellen |
11, Gebrauchsumwelt:
Gebrauchsumwelt: | ||
Kühlverfahren | Kühlkörperabkühlen | |
Gebrauchsumwelt: | Gebrauchsumwelt | Halten Sie weg von anderer Heizung soweit wie möglich, vermeiden Sie Staub, Ölnebel, Schadgas, starke Erschütterungsplätze, verbieten Sie brennbares Gas und leitfähigen Staub |
Temperatur | 0℃ | 50℃ | |
Feuchtigkeit | 40 | 90% relative Feuchtigkeit (keine Kondensation) | |
Schock | 10 | 55Hz/0.15mm | |
Lagertemperatur | -20℃ | +80℃ |
12, Produkt bemisst: (Unit=mm)
13, kundengebundener Entwurf:
Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück/Kodierer/Bremse/Getriebe und andere machen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.
