RS485 CANopen 1.2N.M/2.2N.M/3N.M Nema 23 integrierte Endlosschleifen-Schrittmotor mit Fahrer 56/80mm CANopen CiA402

RS485 CANopen 1.2N.M/2.2N.M/3N.M Nema 23 integrierte Endlosschleifen-Schrittmotor mit Fahrer 56/80mm CANopen CiA402

STM fixierte Schrittmotor und -Antriebstechniken in Einzelgeräte-, Angeboteinsparungen auf Raum, in eine Verdrahtung und in Kosten über herkömmlichem Motor und Antriebslösungen. Mit dem Prüfer hat STM mehr Steuerwahlen und klemmt Entdeckung und Verhinderungsfunktionen festzuklemmen fest.

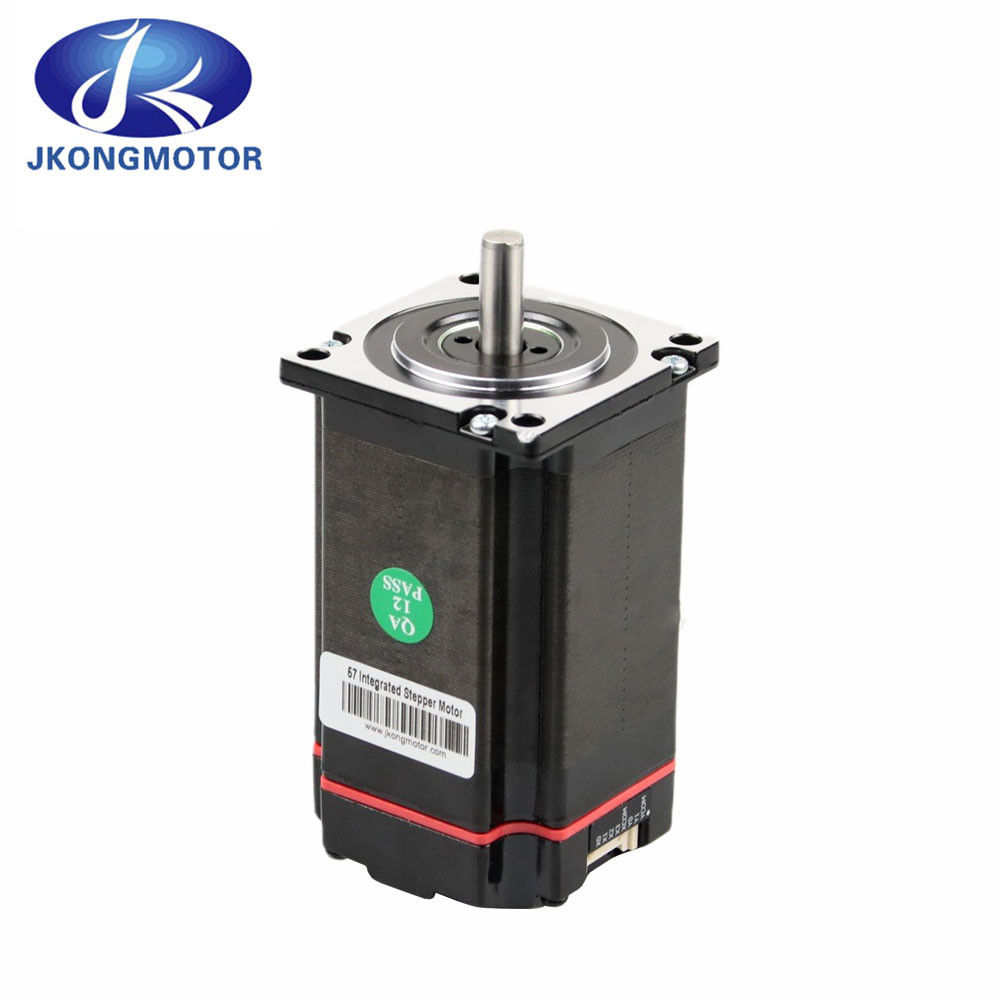

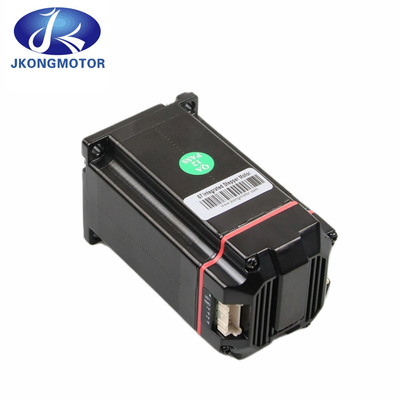

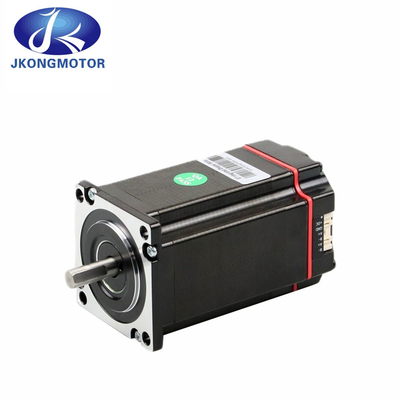

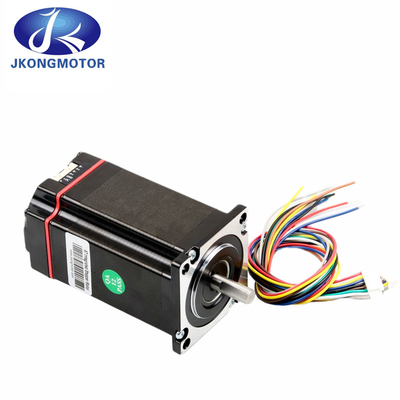

ISM57-Reihen-integrierter Motor JKONGMOTORS ist, Hochleistung, Motor mit dem Antrieb ein kosteneffektives, der eingebaut wird. Er basiert auf moderner digitaler Stromregelungstechnologie und kennzeichnet drehmomentstarke, lärmarme und niedrige Erschütterung. Betriebsparameter sind Schalterselektiv.

Reihe THEORIE JKONGMOTORS integrierte Schrittmotoren sind kompakte vielseitige integrierte Schrittmotoren, die fast jeden möglichen Bedarf an einem kompakten Schrittmotorsystem erfüllen. Der Messbereich ist von 0,2 zu 25Nm in Flanschgröße NEMA 17 (43mm) zu NEMA 43 (110mm). Die Grundidee in den THEORIE-Motoren ist, die Installationskosten herabzusetzen aber eine Komponente auch zu machen, die viel besser gegen elektrische Geräusche geschützt wird, die ein typisches Problem sein kann, wenn lange Kabel zwischen Prüfer und Motor verwendet werden. Der Schrittmotor, der Hallen-Sensor oder der Kodierer und die Elektronik werden besonders durch JKONGMOTOR entwickelt, damit sie zusammen eine geschlossene Einheit bilden, in der der Energiefahrer und -kontrolleur innerhalb des Motors in einen geschlossenen Abschnitt angebracht wird.

1. 57mm Hybridnema 23 integrierte Schrittmotor Genaral-Spezifikation:

2, Eigenschaften des integrierten Schrittmotorprüferfahrers:

1): Eine neue Generation von 32-Bit-DSP-Technologie.

2): Standard-MODBUS-RTU Protokoll der Unterstützungs.

3): Inputfunktionsanschluß mit 4 Möglichkeiten, 2wegausgabefunktionsanschluß.

4): Der Drehmomentzerfall wird verringert, und die Geschwindigkeit kann 3000rpm erreichen.

5): Eingebauter Warnungsertrag für einfache Überwachung und Kontrolle.

6): Justieren Sie intelligent gegenwärtiges, verringern Sie Erschütterung, Geräusche und Hitze und Zunahme-Leistungsfähigkeit um 35%.

7): Spannungsbereich: DC24~50V.

8): 16 justierbare Unterteilungen, die Nichterfüllung ist 1000pulse/r.

9): Ausgezeichnete hohe Geschwindigkeit und Starrheit, perfekte Integration von Servo- und von Stepper.

10): Mit Überspannung, Undervoltage, Überstrom und anderen Schutzfunktionen.

11): Integrierter Entwurf mit Antriebsmotor. Einfache Installation, kleiner Abdruck und einfache Verdrahtung.

3, Anwendung des integrierten Antriebsschrittmotors:

Der Druck, AOI, Plattenabbinden, Übergangsausrüstung, etc. in PWB bezogen sich Ausrüstung; in Verbindung stehende Ausrüstung der Kamera wie Kamera und Fingerabdruck; feste Kristallmaschine, Drahtanschlussmaschine, Spender, Strahlenteiler und Paketbandgerät beim Verpacken.

4, allgemeine Spezifikation integrierten Schrittmotors NEMA 23:

5, Techical-Daten:

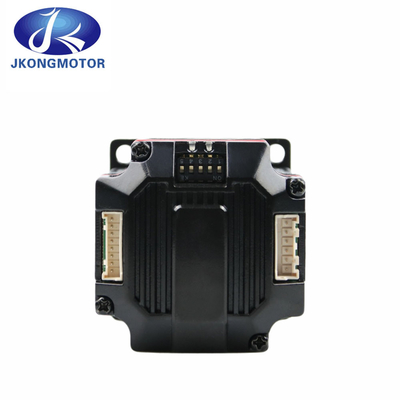

6, Terminalbeschreibung:

Terminalbeschreibung
Pin	Funktion	Anmerkung	Schnittstellen-Diagramm
PWR	Leistungsmesser	Stromanzeiger ON
ALM	Warnungsindikator	Warnung, die Indikator fischt
X0-X3	Anschluss mit 4 Input	Input/Output Anschluss, Signalstromversorgung 24V, Unterstützung NPN und Verdrahtungsmodi PNP zwei, Stützterminalfunktions-Software-Änderung
XCOM	Eingegebenes Common
Y0-Y1	2 Ausgangsanschluss
YCOM	Ertrag allgemein
B	RS485 Kommunikationsschnittstelle 1	2 Sätze der RS485 Kommunikationsschnittstelle, benutzt für herein und heraus Verbindung, Nichterfüllungsbaud ist 115200, Datenformat ist: 8-Bit-Daten, keine Prüfziffer, 1 Stopbit.
A+
B	RS485 Kommunikationsschnittstelle 2
A+
+DC	Plus-Klemme der Leistungsaufnahme	DC24~50V
Boden	Minus-Klemme der Leistungsaufnahme

7, Input/Output Anschluss:

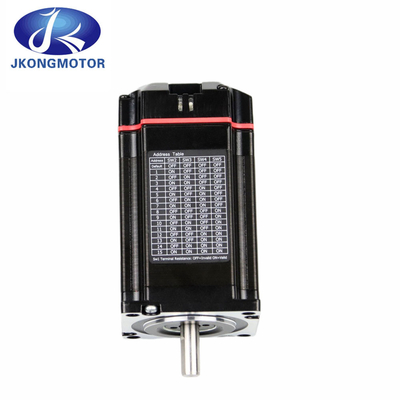

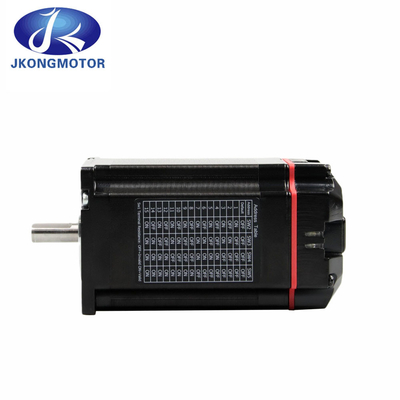

8, Dip-Schalter Einstellungen:

9, Energiehafeneinstellung:

10, Warnungsfreigabe:

Warnungsfreigabe:
Fehlercode	Fehlerinformationen	ALM-Warnlicht	Zurückstellen
Err1: (0x01)	Überstrom- oder Phase-zuphasenkurzschluß		Abschaltungszurückstellen
Err2: (0x02)	Stromversorgungsspannung ist zu hoch		Verschluss/Selbstzurückstellen
Err3: (0x03)	Stromversorgungsspannung ist zu niedrig		Verschluss/Selbstzurückstellen
Err5: (0x05)	Aus torlance heraus		Abschaltungszurückstellen

11, Gebrauchsumwelt:

12, Produkt bemisst: (Unit=mm)

13, kundengebundener Entwurf:

Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück/Kodierer/Bremse/Getriebe und andere machen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.

14, kundengebundene Wellen-Arten:
