Herkunftsort: | Jiangsu, China (Festland) |
Markenname: | Jkongmotor |
Zertifizierung: | CE, Rohs, ISO,Reach... |
Modellnummer: | Integrierter Schrittmotor NEMA 17 |
Min Bestellmenge: | 3-10PCS |
---|---|
Verpackung Informationen: | Probe mit Exportkarton. große Quantität mit Palette |
Lieferzeit: | Für Proben 7-15 Tage/für Reihe, 15-25days |
Versorgungsmaterial-Fähigkeit: | 100000pcs/month |
Name: | Schrittmotor mit integriertem Kodierer | Bewegungsart: | Integrierter Schrittmotor für Drucker 3d |
---|---|---|---|
Vorbildliches Name: | STM integrierte Steppers | Nennspannung: | 36V |
gegenwärtig: | 1A | Haltemoment: | 0,48 Nm |
Körper-Länge: | 47mm | Welle: | 5mm |
Verwendung: | Der Druck, AOI, Plattenabbinden, Übergangsausrüstung, etc. in PWB bezogen sich Ausrüstung; | ||
Markieren: | Integrierte Schrittmotoren 1,8 Grad,CANopen CiA402 integrierter Schrittmotor NEMA 17 |

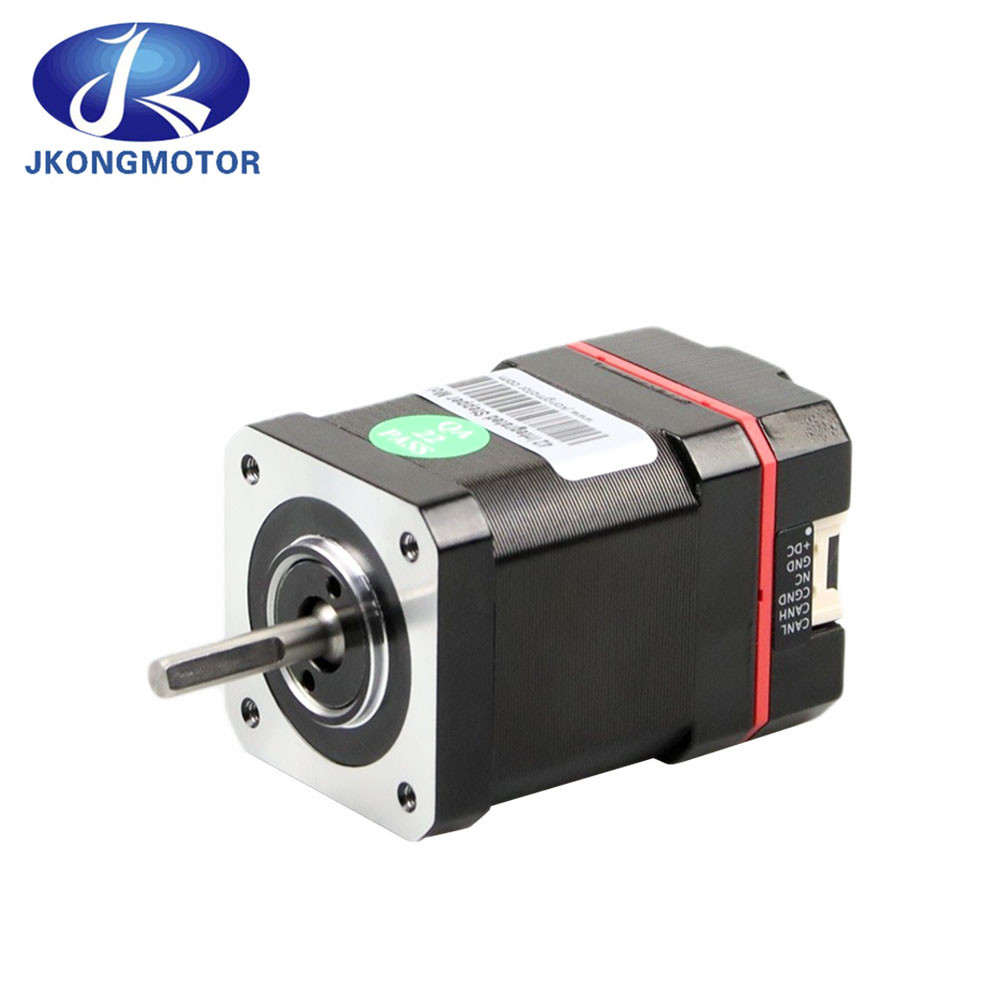

RS485 CANopen 0.48N.M/0.72N.M Nema 17 integrierte Endlosschleifen-Schrittmotor mit Unterstützung Standard-CANopen CiA402 des Fahrer-47/60mm
Integrierte Schrittmotoren. Integrierte Schrittmotoren fixieren Schrittmotor plus Antriebs- und Steuerkomponenten in ein Einzelgeräte. Integrierte Steppers bieten einen Raumersparnisentwurf an, der Verdrahtung verringert und auf Kosten über unterschiedlichem Motor und Antriebskomponenten speichert.
STM ist ein Antrieb + ein Bewegungs- + Steuergerät-, Fixierungsschrittmotor, ein Antrieb und Prüfertechnologien in Einzelgeräte-, Angeboteinsparungen auf Raum, in eine Verdrahtung und in Kosten über herkömmlichem Motor und Antriebslösungen. Die „s-“ Modelle bieten Steuerwahlen wie Schritt und Richtung, Analogeingabe, Steuerknüppelsteuerung und Wirtsbefehle unter Verwendung der Si-Befehlssprache an (SCL). SCL lässt Steuerung über die Serienbefehle zu, die von einem Wirtsgerät wie einem PC oder einem PLC gesendet werden. Dieses ermöglicht den Benutzer, eine Vielzahl der Bewegung, des Inputs/Output und der Systemstatusaufgaben in der Realzeit über ein Wirtsseriengerät durchzuführen.
1. 42mm Hybridnema 17 integrierte Schrittmotor Genaral-Spezifikation:
Name | Schrittmotor mit integriertem Kodierer |
Modell | Integrierter Schrittmotor für Drucker 3d |
Bewegungsart | STM integrierte Steppers |
Nennspannung | 21v | 36v |
Haltemoment | 0.48N.m / 0.72N.m |
Schritt-Winkel | 1,8 Grad |
Gegenwärtig | 0.8A | 2.0A |
Welle | 5mm D-geschnittene Welle |
Stützsteuerung | CANopen CiA402 |
Verwendung | Der Druck, AOI, Plattenabbinden, Übergangsausrüstung, etc. in PWB bezogen sich Ausrüstung; |
2, Eigenschaften des integrierten Schrittmotorprüferfahrers:
1): Eine neue Generation von 32-Bit-DSP-Technologie.
2): Protokoll Unterstützungs- Standard-CANopen CiA402.
3): Inputfunktionsanschluß mit 4 Möglichkeiten, 2wegausgabefunktionsanschluß.
4): Der Drehmomentzerfall wird verringert, und die Geschwindigkeit kann 3000rpm erreichen.
5): Eingebauter Warnungsertrag für einfache Überwachung und Kontrolle.
6): Justieren Sie intelligent gegenwärtiges, verringern Sie Erschütterung, Geräusche und Hitze und Zunahme-Leistungsfähigkeit um 35%.
7): Spannungsbereich: DC24~36V.
8): 16 justierbare Unterteilungen, die Nichterfüllung ist 1000pulse/r.
9): Ausgezeichnete hohe Geschwindigkeit und Starrheit, perfekte Integration von Servo- und von Stepper.
10): Mit Überspannung, Undervoltage, Überstrom und anderen Schutzfunktionen.
11): Integrierter Entwurf mit Antriebsmotor. Einfache Installation, kleiner Abdruck und einfache Verdrahtung.
3, Anwendung des integrierten Antriebsschrittmotors:
Der Druck, AOI, Plattenabbinden, Übergangsausrüstung, etc. in PWB bezogen sich Ausrüstung; in Verbindung stehende Ausrüstung der Kamera wie Kamera und Fingerabdruck; feste Kristallmaschine, Drahtanschlussmaschine, Spender, Strahlenteiler und Paketbandgerät beim Verpacken.
4, allgemeine Spezifikation des Servomotors des integrierten Schrittes:
Spezifikation | ISM42-C Reihe | |||
Einheit | Minimum | Typisch | Maximum | |
Ausgangsstrom | 0.8~2.0 | - | 2 | |
Eingangsspannung | VDC | 24 | 24 | 36 |
Nenneingangsstrom | MA | 10 | 10 | 50 |
Nenneingangsspannung | V | - | 24 | 24 |
Impulsfrequenz | kHz | 0 | - | 200 |
Isolationswiderstand | MΩ | 100 | - | - |
5, Techical-Daten:
Techical-Daten | |||
Name | Einheit | ISM42-C1 | ISM42-C2 |
Phase | Phase | 2 | 2 |
Nennspannung | V (DC) | 21~36 | 24~36 |
Ausgangsstrom | 0.8~2.0 | 0.8~2.0 | |
Haltemoment | N.m | 0,48 | 0,72 |
Bewegungslänge | Millimeter | 47 | 60 |
Gewicht | Kilogramm | 0,5 | 0,65 |
Isolierungs-Grad | - | B | B |
Betriebstemperatur | ℃ | 0~55 | 0~55 |
6, Terminalbeschreibung:
Terminalbeschreibung | |||
Pin | Funktion | Anmerkung | Schnittstellen-Diagramm |
PWR | Leistungsmesser | Stromanzeiger ON | |
ALM | Warnungsindikator | Warnung, die Indikator fischt | |
X0-X3 | Anschluss mit 4 Input | Input/Output Anschluss, Signalstromversorgung 24V, Unterstützung NPN und Verdrahtungsmodi PNP zwei, Stützterminalfunktions-Software-Änderung | |
XCOM | Eingegebenes Common | ||
Y0-Y1 | 2 Ausgangsanschluss | ||
YCOM | Ertrag allgemein | ||
CANH | Datenstation | CANH-Übertragungskabel | |
CANL | Datenstation | CANL-Übertragungskabel | |
+DC | Plus-Klemme der Leistungsaufnahme | DC24~36V | |
Boden | Minus-Klemme der Leistungsaufnahme |
7, Input/Output Anschluss:
Input/Output Anschluss: | ||
Pin | Name | Funktion |
X0 | Eingegebener Anschluss | Input/Output Anschluss, Signalstromversorgung 24V, Unterstützung NPN und Verdrahtungsmodi PNP zwei, Stützterminalfunktions-Software-Änderung |
X1 | ||
X2 | ||
X3 | ||
XCOM | Allgemeiner Inputanschluß | |
YO | Ausgangsanschluss | Ausgangsanschluss, der maximale Ansteuerungsstrom ist 50mA, Stützterminalfunktions-Software modificatio |
Y1 | ||
YCOM | Allgemeiner Ausgangsanschluss |
8, Dip-Schalter Einstellungen:
Dip-Schalter Einstellungen: | ||
Pin | Zeichen | Funktion |
1 | SW1 | SW1: Anschlusswiderstand |
2 | SW2 | SW2-5: Adreßeinstellung |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9, Energiehafeneinstellung:
Energiehafeneinstellung: | ||
Pin | Name | Funktion |
CANL | DFV-Anschluss | Fernmeldeleitung CANL CANH |
CANH | ||
CGND | Kommunikationsadresse | DOSE Fernmeldeleitung |
NC | ||
Boden | Energiehafen | DC: 24V~ 36V |
+DC |
10, Warnungsfreigabe:
Warnungsfreigabe: | |||
Fehlercode | Fehlerinformationen | ALM-Warnlicht | Zurückstellen |
Err1: (0x01) | Überstrom- oder Phase-zuphasenkurzschluß | Abschaltungszurückstellen | |
Err2: (0x02) | Stromversorgungsspannung ist zu hoch | Verschluss/Selbstzurückstellen | |
Err3: (0x03) | Stromversorgungsspannung ist zu niedrig | Verschluss/Selbstzurückstellen | |
Err5: (0x05) | Aus torlance heraus | Abschaltungszurückstellen |
11, Gebrauchsumwelt:
Gebrauchsumwelt: | ||
Kühlverfahren | Kühlkörperabkühlen | |
Gebrauchsumwelt: | Gebrauchsumwelt | Halten Sie weg von anderer Heizung soweit wie möglich, vermeiden Sie Staub, Ölnebel, Schadgas, starke Erschütterungsplätze, verbieten Sie brennbares Gas und leitfähigen Staub |
Temperatur | 0℃ | 50℃ | |
Feuchtigkeit | 40 | 90% relative Feuchtigkeit (keine Kondensation) | |
Schock | 10 | 55Hz/0.15mm | |
Lagertemperatur | -20℃ | +80℃ |
12, Produkt bemisst: (Unit=mm)
13, kundengebundener Entwurf:
Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück/Kodierer/Bremse/Getriebe und andere machen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.
14, kundengebundene Wellen-Arten:
