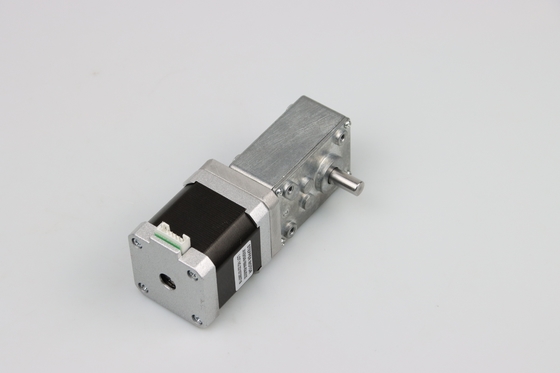

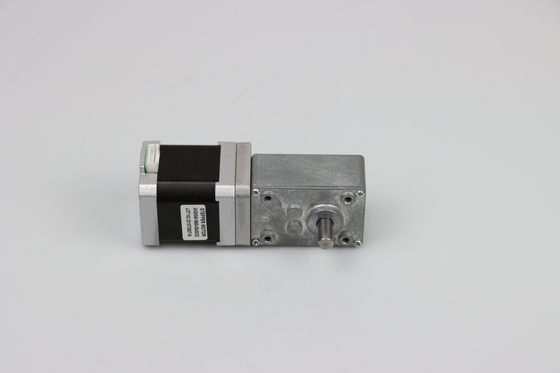

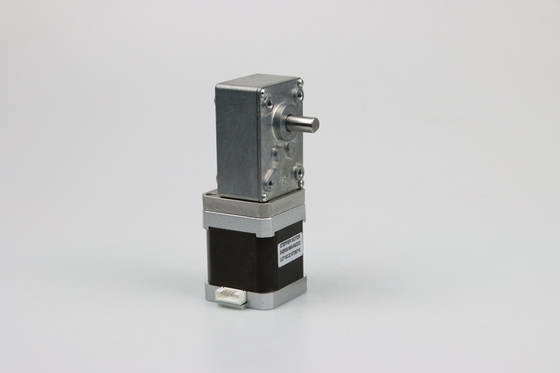

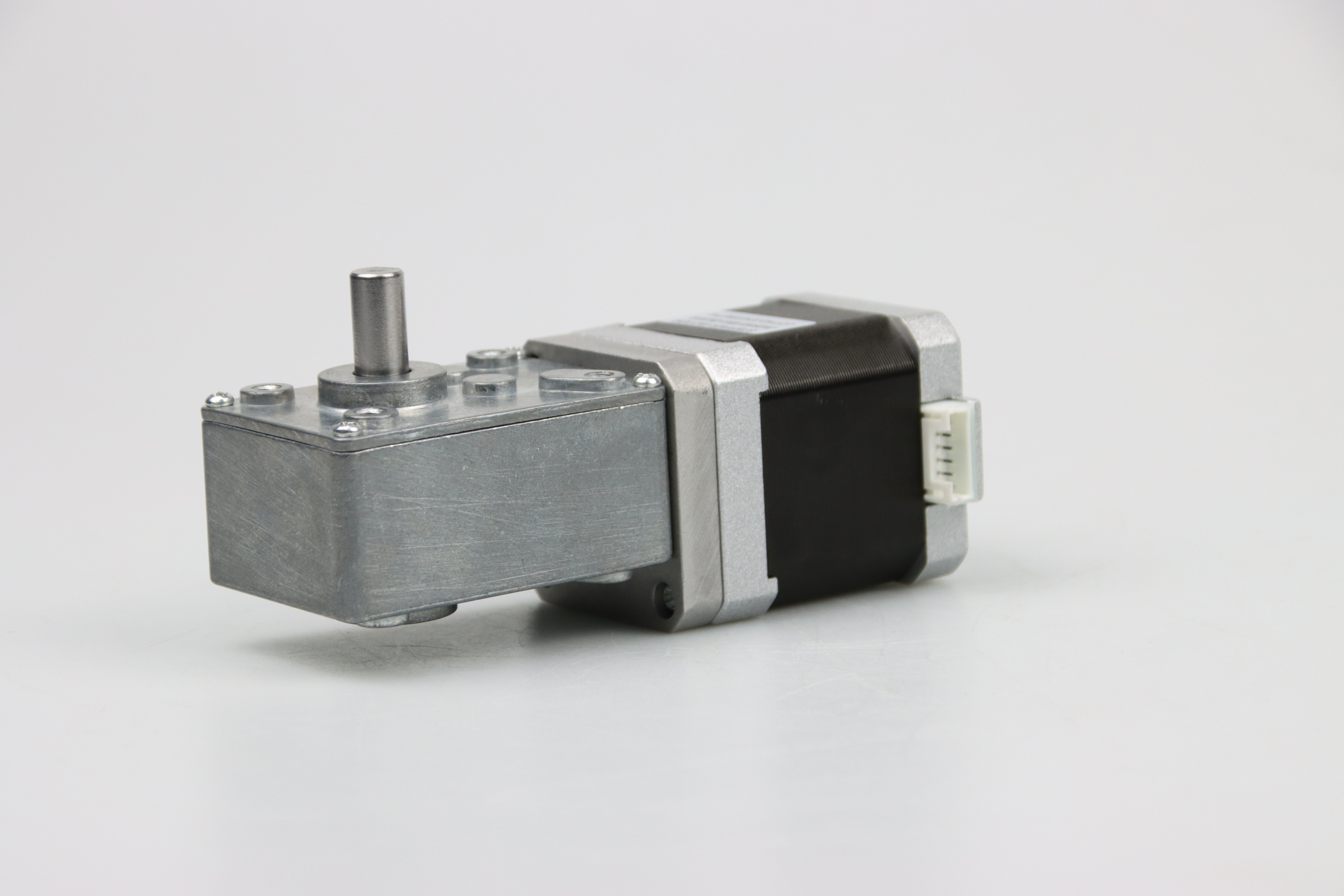

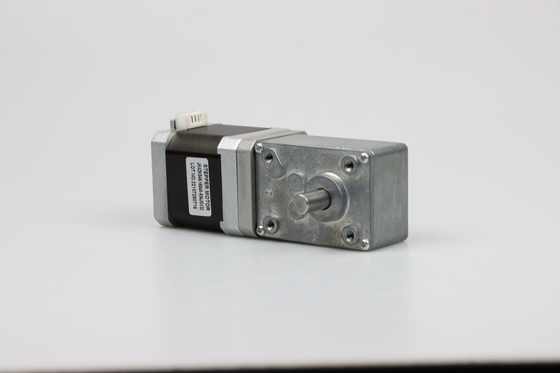

Schritt-Motor NEMA 17 des Kreuzung1,8 Grad-1.5A übersetzter Wurm für Laborautomatisierung

Grad 5.5kg der Kreuzung 1,8. Cm-17:1 1.5A übersetzter Schritt-Motor NEMA 17 Wurm für Laborautomatisierung

Spezifikation 1.Genaral von Schrittmotoren:

• Schritt-Winkel (Grad): 1,8 Grad
• Phase: 2
• Art: Kreuzung
• Vorbildliches Number: NEMA17
• Modell: JK42HS48-1504A-634JSX32
• Haltemoment: 5.5kg.cm;
• Gegenwärtig/Phase: 1.5A
• Bewegungslänge: 48mm
• Durchmesser der Achse: 8mm
• Temperaturanstieg: unterhalb ℃ 80
• Umgebende Temperatur: -20 ℃ | + ℃ 50
• Isolationswiderstand: minimales 100MΩ, 500VDC
• Durchschlagsfestigkeit: 500VAC für 1 Minute
• Wellenradialfreigabe: 0,02 maximal (450 g Last)
• Wellenaxialspiel: 0.08Max. (450 g Last)
• Maximale Radialkraft: 28N (20mm vom Flansch)
• Maximale axiale Kraft: 10N
• Größe: Ungefähr 42x42x48mm


Spezifikation 2.Electrical von Stepper-moror Nema17:

Wir produzieren Getriebeverhältnis mit.einschließen 1:17, 1: 32, 1: 50.

3.Drawing des Motors des Schrittes JK42HS48 mit Kodierer:


Ausrüstung 4.Produce:



Prozess 5.Production:

6.Advantages des hybriden Schrittmotors

Der Motor ist im Bau einfach, zuverlässig.
An der Stillstandzustand hat der Motor volles Drehmoment.
Die Motoren sind weniger teuer.
Sie erfordern wenig Wartung.
Der Schrittmotor hat eine ausgezeichnete und genaue Anfangs-, End- und Umkehrungsantwort.

   7.Applications 42mm Elektromotors:

Da der Schrittmotor unter Verwendung eines Inputimpulses digitalgesteuert sind, sind sie für Gebrauch mit computergesteuerten Systemen passend.
Sie werden in der numerischen Steuerung von Werkzeugmaschinen benutzt.
Verwendet in den Bandlaufwerken, im schlaffen CD-Laufwerk, in den Druckern und in den elektrischen Uhren.
Der Schrittmotor verwenden auch im X-Y-Schreiber und in der Robotik.
Es hat breite Anwendung in den Textilindustrien und in den Herstellungen der integrierten Schaltung.
Die anderen Anwendungen des Schrittmotors sind in den Raumfahrzeugen, die für wissenschaftliche Erforschungen der Planeten etc. gestartet werden.
Diese Motoren finden auch eine Vielzahl von Handels-, medizinischen und Militäranwendungen und auch verwendet in der Produktion von Zukunftsromanfilmen.
Schrittmotoren von Mikrowatt werden in den Armbanduhren benutzt.
In der Werkzeugmaschine wird die Schrittmotoren mit Bewertungen einiger zehn Kilowatt benutzt.
