Des Hobby-Nema34 Keilnuten-Welle Gang-Servodes motor14mm

Produktdetails:

Herkunftsort:	Jiangsu, China (Festland)
Markenname:	Jkongmotor
Zertifizierung:	CE, ROHS,ISO9001
Modellnummer:	JK86HSN120

Zahlung und Versand AGB:

Min Bestellmenge:	3-10PCS
Preis:	US$200~US$320/pcs
Verpackung Informationen:	mit Exportkarton. große Quantität mit Palette
Lieferzeit:	Für Proben 7-15 Tage/für Reihe, 15-25days
Zahlungsbedingungen:	T/T, paypal, Western Union, L/C
Versorgungsmaterial-Fähigkeit:	100000pcs/month

Kontakt

Ausführliche Produkt-Beschreibung

Art:	Endlosschleife	Phase:	2
Nein von den Führungen:	4	Welle:	14mm Keilnutenwelle
Keilnuten-Höhe:	16mm	Gegenwärtig:	6.0A
Haltemoment:	12N.m	Auf Lager:	ja
Verwendung:	Cnc-Router	Spannung:	2.6V
Hervorheben:	Gangmotor des Hobbys Nema34 , 14mm Wellenhobby-Gangmotor , Servomotor des Hobbys Nema34

3 Achse cnc-Hobbyausrüstung Nema34 schloss Schleife Stepperservomotor + Brett + Fahrer + Stromversorgung des Ausbruch-Mach3

Spezifikation

Einzelteil	Wert
Garantie	1 JAHR
Ursprungsort	China
Markenname	Jkongmotor
Vorbildliches Number	Schrittmotorausrüstungen Endlosschleife NEMA 34
Phase	2
Art	Kreuzung
Gegenwärtig/Phase	6A
Produktname	Endlosschleifen-Schrittmotor NEMA 34
Schrittwinkel	1,8 Grad
Bewegungslänge	78mm-155mm
Gegenwärtig	6A
Widerstand	0.27Ω - 0.44Ω
Induktanz	2mH - 3.8mH
Haltemoment	4.6N.m - 13N.m
Zahl von Führungen	4
Rastendrehmoment	1.2kg.cm - 3.6kg.cm
Schlüsselwörter	Schrittmotorausrüstungen 3axis 4axis

Einzelteil	Spezifikationen
Schritt-Winkel	1.8°
Temperaturanstieg	80℃max
Umgebende Temperatur	-20℃~+50℃
Isolationswiderstand	100 MΩ Min., 500VDC
Durchschlagsfestigkeit	500VAC für 1minute
Wellen-Radialspiel	0.02Max. (450g-load)
Wellen-axiales Spiel	0.08Max. (450g-load)
Max. Radialkraft	220N (20mm vom Flansch)
Max. axiale Kraft	60N

Modell nein.	Schritt-Winkel	Bewegungslänge	Gegenwärtig/Phase	Widerstand/Phase	Induktanz/Phase	Haltemoment	# von den Führungen	Rasten-Drehmoment	Rotor-Trägheit
	(°)	(L) Millimeter		Ω	mH	N.m	Nein.	Kg.cm	g.cm-²
JK86HSN45	1,8	78	6	0,27	2	4,6	4	1,2	1400
JK86HSN65	1,8	100	6	0,27	2,2	6,8	4	1,9	2200
JK86HSN85	1,8	115	6	0,36	3,8	8,5	4	2,4	2700
JK86HSN120	1,8	155	6	0,44	3,8	13	4	3,6	4000

Oben nur für Repräsentativprodukte, können Produkte des speziellen Antrags entsprechend dem Kundenantrag gemacht werden.

Passende Stromversorgungs-Parameter:


Stromversorgungs-Modell	Eingangsspannung	Ausgangsspannung	Energie	Gewicht	Größe
S-300-48	AC110V/220V	DC48V	300W	0.7kg	21511550mm
S-1000-48	AC110V/220V	DC48V	1000W	1.5kg	24524565mm
S-360-60	AC110V/220V	DC60V	360W	0.7kg	21511550mm
S-1200-60	AC110V/220V	DC60V	1200W	1.5kg	24524565mm

Stromversorgungs-Eigenschaften: Diese Reihe Produkte hat starke Vielseitigkeit und kann an den verschiedenen Arten von Produkten wie Lampen, Überwachung, Sicherheit, Telekommunikationsgeräten, etc. angewendet werden.

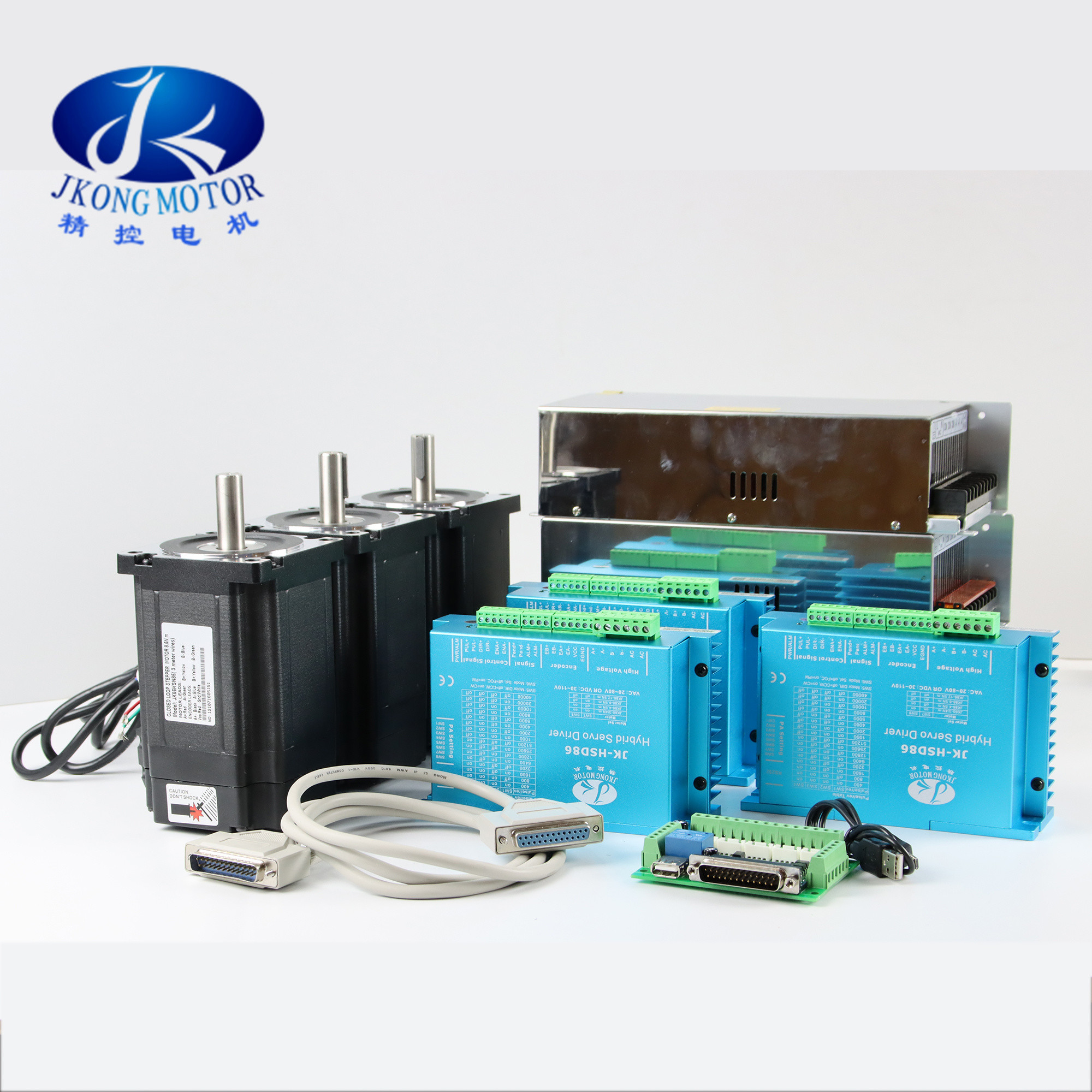

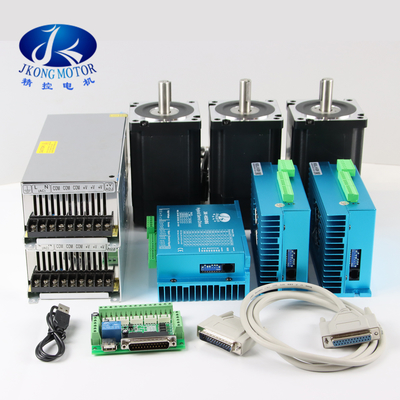

Sie empfangen möglicherweise: 1. 3Pcs Endlosschleifen-Schrittmotor NEMA 34 + Stromversorgung 3Pcs + Fahrer 3PCS JK-HSD86 + andere Teile
2. 3Pcs Endlosschleifen-Schrittmotor NEMA 34 + Stromversorgung 1Pcs + Fahrer 3PCS JK-HSD86 + andere Teile

Nein.	Ausgangsspannung	Bewegungsquantität	Versorgungs-Quantität	Fahrer	Andere
1	48V	Motor der Endlosschleife 3pcs	3pcs — — 300W	3pcs -- JK-HSD86	Brett + Kabel + usb
2	48V	Motor der Endlosschleife 3pcs	1pcs — — 1000W	3pcs -- JK-HSD86
3	60V	Motor der Endlosschleife 3pcs	3pcs — — 360W	3pcs -- JK-HSD86
4	60V	Motor der Endlosschleife 3pcs	1pcs — — 1200W	3pcs -- JK-HSD86

Bewegungseigenschaften:

1. Niedrige Hitze (statisch, ist der Strom, keine Hitze fast null).
2.Smoothing (basiert auf der glatt machenden Entstörungstechnologie des Feedbackvektor-Raumvektorstromregelungsalgorithmus und -vektors,
traditionelle Schrittmotorgestörte Niederfrequenzresonanz hat einen sehr guten Widerstand).
3. anwendbare Industrie: Zufuhr/Holzbearbeitungsmaschine/Schweißgerät/Drehmaschine/Reißverschlussmaschine/-Wickelmaschine/
Platzierungsmaschine/Verpackmaschine/Maschine der Graviermaschine/Laser/LED/elektronische Ausrüstung.
4. kann großer Drehmomentertrag die Komplexität der Maschine in einigen Fällen vereinfachen.

Anwendung:

Schrittmotoren JKONGMOTORS sind in der Graviermaschine, Ausschnittplotter, Textilmaschine, der Drucker 3D weitverbreitet, medizinisch
Geräte, Stadiumslichttechnische ausrüstung, Roboter, CNC-Maschine, Musikbrunnen und andere industrielle automatische Ausrüstung.

Lokführer Parameters:


Eigenschaften
Eingangsspannung	24~80VAC/24~110VDC
Ausgangsstrom	2.4~7.2A (SPITZE)
Impulsfrequenz	0~100KHz
MicroSteps	16 MicroSteps
Unter Verwendung der Umwelt	-5~50℃, avoiddust, hohes teperatureand Schadgas
Speicherumwelt	-20~+80℃, vermeiden direktes Sonnenlicht

Lokführer Features:

1, die späteste digitale 32-Bit-Verfahrenstechnik
2, modernes Steueralgorithmus für variable gegenwärtige und variable Frequenzumsetzung
3, niedrige Hitzegeneration, niedrige Bewegungserschütterung und stabile Operation
4, eingebaute Mikrosegmentation
5, reibungsloses Funktionieren und lärmarmes
6, integrierter Parameter macht-auf Selbst-abstimmendem functio
7, einstellende Unterteilung (innerhalb 400~51200) mit Überstrom, Überspannung, Unterspannungsschutz

Die Eigenschaft des Abtriebsdrehmoments:

1) Das größer der tatsächliche Strom des Motors, das größer der Abtriebsdrehmoment, aber kupferner der Verlust (P=I-² R) des Motors, mehr die Hitze, die der Motor erzeugt;
2) das höher die Versorgungsspannung des Fahrers, das höher das Hochgeschwindigkeitsdrehmoment des Motors;
3) es kann vom Momentfrequenzkennliniediagramm des Schrittmotors, dass die hohe Geschwindigkeit kleiner als das mittlere und langsame Drehmoment gesehen werden ist.

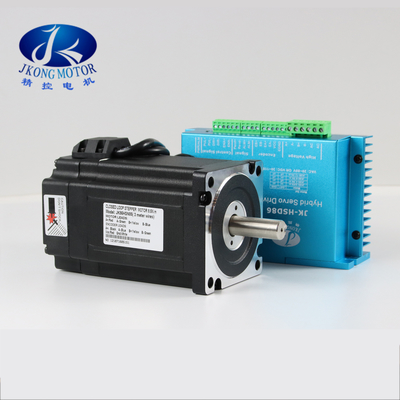

Des Hobby-Nema34 Keilnuten-Welle Gang-Servodes motor14mm 1

Des Hobby-Nema34 Keilnuten-Welle Gang-Servodes motor14mm 2
