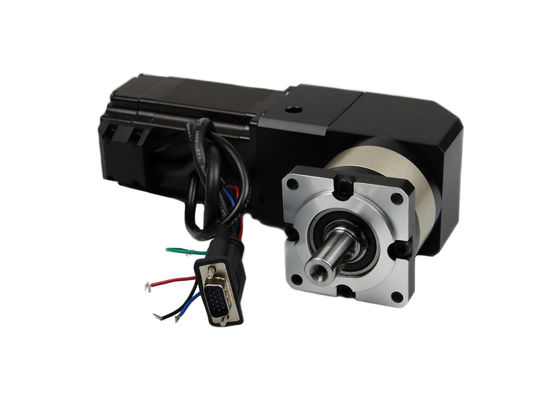

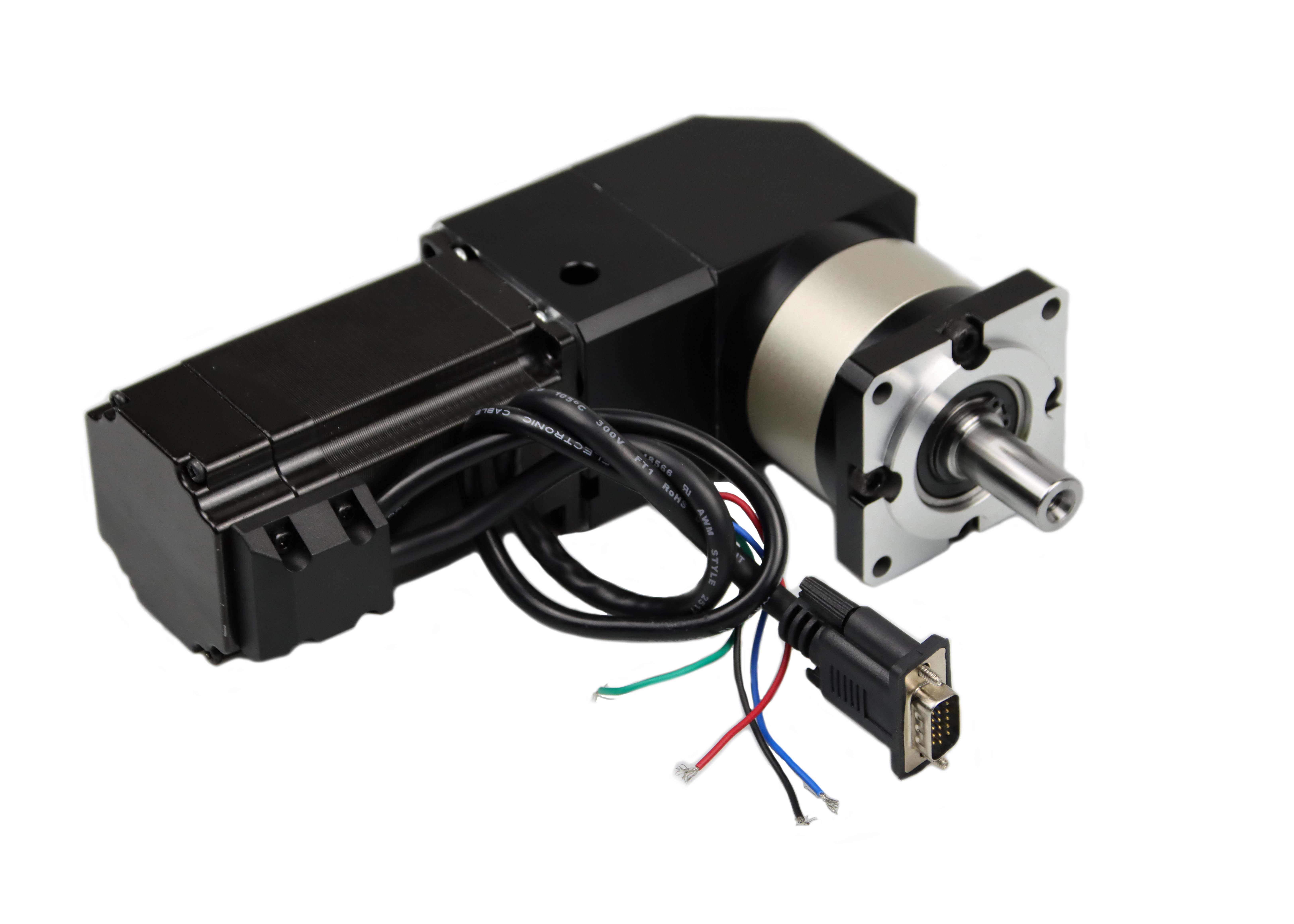

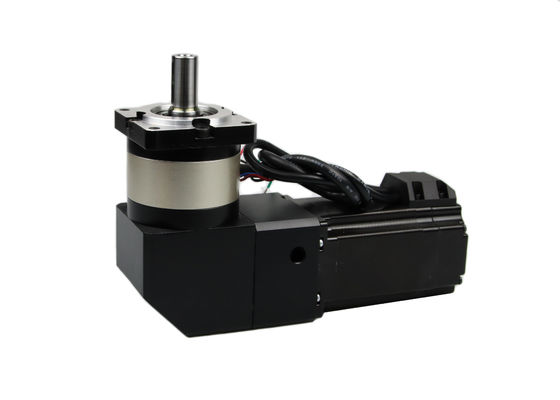

Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe

Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe

  • Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe
  • Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe
  • Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe
Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe
Produktdetails:
Herkunftsort: Jiangsu, China (Festland)
Markenname: Jkongmotor
Zertifizierung: CE, ROHS,ISO9001
Modellnummer: JK57HS76-4204BFED-0,35M+WPLF60
Zahlung und Versand AGB:
Min Bestellmenge: 3-10PCS
Preis: US$175~US$170
Verpackung Informationen: mit Exportkarton. große Quantität mit Palette
Lieferzeit: Für Proben 7-15 Tage/für Reihe, 15-25days
Zahlungsbedingungen: T/T, paypal, Western Union, L/C
Versorgungsmaterial-Fähigkeit: 100000PCS/Month
Kontakt
Ausführliche Produkt-Beschreibung
Name: Schrittmotor Führungen: 4
Gegenwärtig: 4.2A Haltemoment: 18kg.cm
Schritt-Winkel: 1,8 Grad Welle: 8mm
Phasen-Widerstand: 0.6Ω Phasen-Induktanz: 1.8mH
Spannung: 2.52v Phase: 2
Markieren:

Stepepr Motor CNC-Nema23

,

4 Führungen Nema23

,

1

Nema23 18kg.cm 4.2A übersetzte CNC-stepepr Motor mit 1:3 WPLF60 90-Grad-Winkelgetriebe

Spezifikation 1.Genaral von Schrittmotoren:

  • Temperaturanstieg: unterhalb ℃ 80
  • Umgebende Temperatur: -20 ℃ | + ℃ 50
  • Isolationswiderstand: minimales 100MΩ, 500VDC
  • Durchschlagsfestigkeit: 500VAC für 1 Minute
  • Wellenradialfreigabe: 0,02 maximal (450 g Last)
  • Wellenaxialspiel: 0.08Max. (450 g Last)
  • Maximale Radialkraft: 28N (20mm vom Flansch)
  • Maximale axiale Kraft: 10N
  • Schritt-Winkel (Grad): 1,8 Grad
  • Phase: 2
  • Art: Kreuzung
  • Vorbildliches Number: NEMA23
  • Modell: JK57HS76-4204BFED-0.35M+WPLF60
  • Haltemoment: 18kg.cm;
  • Gegenwärtig/Phase: 14.2A
  • Bewegungslänge: 76mm
  • Kodiererlänge: 20mm
  • Durchmesser der Welle: 8mm
  • Wellenlänge: 21mm
  • Größe: Ungefähr 57x57x76mm


Spezifikation 2.Electrical des Motors des Schrittes Nema23:

Modell nein.

Schritt-Winkel

Bewegungslänge

Gegenwärtig

/Phase

Widerstand

/Phase

Induktanz

/Phase

Haltemoment

# von den Führungen

Rasten-Drehmoment

转 Rotor-Trägheit

Masse

  (°) (L) Millimeter Ω mH N.m Nein. g.cm g.cmNema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe 0 Kilogramm
JK57HS41-1006 1,8 41 1 7,1 8 0,48 6 250 150 0,47
JK57HS41-2008 1,8 41 2 1,4 1,4 0,39 8 250 150 0,47
JK57HS41-2804 1,8 41 2,8 0,7 1,4 0,55 4 250 150 0,47
JK57HS51-1006 1,8 51 1 6,6 8,2 0,72 6 300 230 0,59
JK57HS51-2008 1,8 51 2 1,8 2,7 0,9 8 300 230 0,59
JK57HS51-2804 1,8 51 2,8 0,83 2,2 1,01 4 300 230 0,59
JK57HS56-2006 1,8 56 2 1,8 2,5 0,9 6 350 280 0,68
JK57HS56-2108 1,8 56 2,1 1,8 2,5 1 8 350 280 0,68
JK57HS56-2804 1,8 56 2,8 0,9 2,5 1,2 4 350 280 0,68
JK57HS64-2804 1,8 64 2,8 0,8 2,3 1 4 400 300 0,75
JK57HS76-2804 1,8 76 2,8 1,1 3,6 1,89 4 600 440 1,1
JK57HS76-3006 1,8 76 3 1 1,6 1,35 6 600 440 1,1
JK57HS76-3008 1,8 76 3 1 1,8 1,5 8 600 440 1,1
JK57HS82-3004 1,8 82 3 1,2 4 2,1 4 1000 600 1,2
JK57HS82-4008 1,8 82 4 0,8 1,8 2 8 1000 600 1,2
JK57HS82-4204 1,8 82 4,2 0,7 2,5 2,2 4 1000 600 1,2
JK57HS100-4204 1,8 100 4,2 0,75 3 3 4 1100 700 1,3
JK57HS112-3004 1,8 112 3 1,6 7,5 3 4 1200 800 1,4
JK57HS112-4204 1,8 112 4,2 0,9 3,8 3,1 4 1200 800 1,4



Wir produzieren Getriebeverhältnis einschließen 1:3,1: 10.





3.Drawing des hybriden Schrittmotors JK57HS76 mit drgree 90 Winkelgetriebe:

Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe 1Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe 2

Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe 3

Ausrüstung 4.Produce:

Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe 4

Prozess 5.Production:
Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe 5

6.Advantages des Kreuzung-57mm Schrittmotors


Der Motor ist im Bau einfach, zuverlässig.
An der Stillstandzustand hat der Motor volles Drehmoment.
Die Motoren sind weniger teuer.
Sie erfordern wenig Wartung.
Der Schrittmotor hat eine ausgezeichnete und genaue Anfangs-, End- und Umkehrungsantwort.

   7.Applications Elektromotors Nema23/57mm:

Da der Schrittmotor unter Verwendung eines Inputimpulses digitalgesteuert sind, sind sie für Gebrauch mit computergesteuerten Systemen passend.
Sie werden in der numerischen Steuerung von Werkzeugmaschinen benutzt.
Verwendet in den Bandlaufwerken, im schlaffen CD-Laufwerk, in den Druckern und in den elektrischen Uhren.
Der Schrittmotor verwenden auch im X-Y-Schreiber und in der Robotik.
Es hat breite Anwendung in den Textilindustrien und in den Herstellungen der integrierten Schaltung.
Die anderen Anwendungen des Schrittmotors sind in den Raumfahrzeugen, die für wissenschaftliche Erforschungen der Planeten etc. gestartet werden.
Diese Motoren finden auch eine Vielzahl von Handels-, medizinischen und Militäranwendungen und auch verwendet in der Produktion von Zukunftsromanfilmen.
Schrittmotoren von Mikrowatt werden in den Armbanduhren benutzt.
In der Werkzeugmaschine wird die Schrittmotoren mit Bewertungen einiger zehn Kilowatt benutzt.



Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe 6

Nema23 18kg. Cm 4.2A übersetzte Motor CNC Stepepr mit 1:3 WPLF60 ein 90 Grad-Winkel-Getriebe 7
