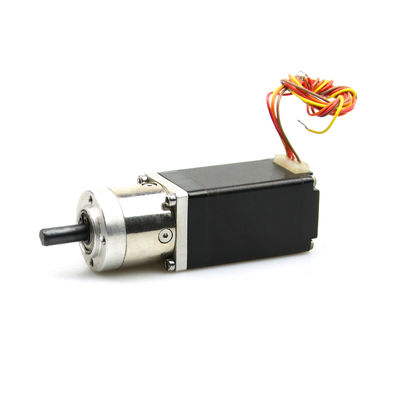

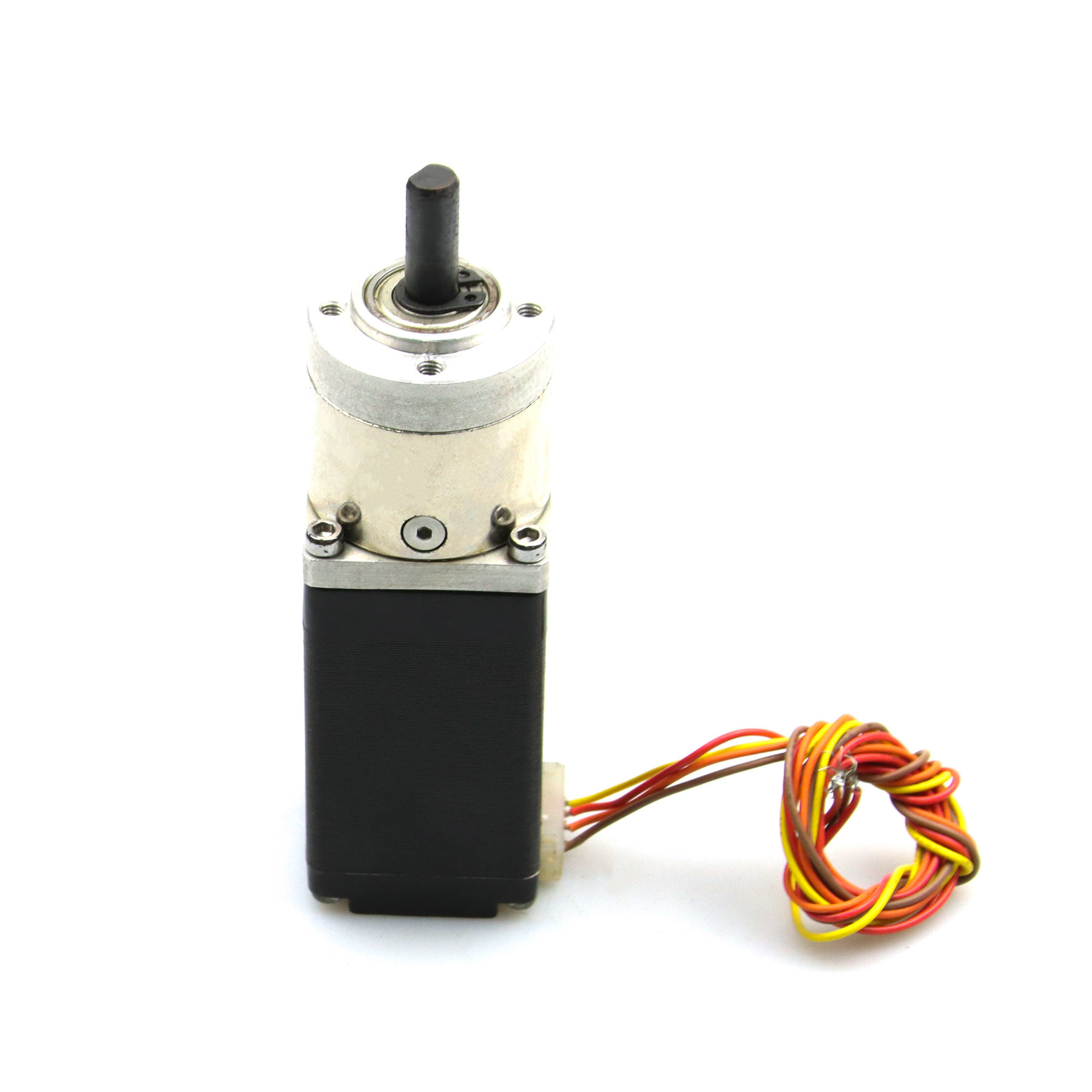

Haltemoment-Miniaturschrittmotor Nema11 28HSP 1200g.Cm mit Getriebe

Übersetzter 28HSP 1200g.cm MiniHaltemoment Nema11 mit planetarischem Getriebeschrittmotor

Schrittmotoren bekannt für ihre genauen Positionierungsfähigkeiten und drehmomentstarke Lieferung mit niedrigen Geschwindigkeiten, aber sie erfordern vorsichtiges Bearbeiten, dem Bewegungsmatch die Lasts- und Anwendungsparameter sicherzustellen, um die Möglichkeit von verlorenen Schritten oder von Bewegungsaufschub herabzusetzen. Das Hinzufügen eines Getriebes einem Schrittmotorsystem kann die Leistung des Motors verbessern, indem es das Last-zubewegungsträgheitsverhältnis verringert und Drehmoment auf die Last und die Verringerung von Bewegungsoszillationen erhöht.


Spezifikation 1.Genaral von Schrittmotoren:

• Schritt-Winkel (Grad): 1,8 Grad
• Phase: 2
• Art: Kreuzung
• Vorbildliches Number: NEMA11
• Modell: JK28HS51-0674PG5.18
• Haltemoment: 1200g.cm
• Gegenwärtig/Phase: 0.67A
• Bewegungslänge: 51mm
• Durchmesser der Achse: 6mm
• Temperaturanstieg: unterhalb ℃ 80
• Umgebende Temperatur: -20 ℃ | + ℃ 50
• Isolationswiderstand: minimales 100MΩ, 500VDC
• Durchschlagsfestigkeit: 500VAC für 1 Minute
• Wellenradialfreigabe: 0,02 maximal (450 g Last)
• Wellenaxialspiel: 0.08Max. (450 g Last)
• Maximale Radialkraft: 28N (20mm vom Flansch)
• Maximale axiale Kraft: 10N
• Größe: Ungefähr 28x28x51mm


Spezifikation 2.Electrical von Stepper-moror Nema11

Modell nein.	Schritt-Winkel	Bewegungslänge	Gegenwärtig /Phase	Widerstand /Phase	Induktanz /Phase	Haltemoment	# von den Führungen	Rotor-Trägheit	Motor Gewicht
	(°)	(L) Millimeter		Ω	mH	g.cm	Nein.	g.cm	Kilogramm
JK28HS32-0674PG5.18	1,8	32	0,67	5,6	3,4	600	4	9	0,11
JK28HS45-0674PG51	1,8	45	0,67	6,8	4,9	950	4	12	0,14
JK28HS51-0674PG71	1,8	51	0,67	9,2	7,2	1200	4	18	0,2

3.Drawing des Motors des Schrittes JK28HS51 mit Kodierer:


Ausrüstung 4.Produce:



Prozess 5.Production:

6.Advantages des hybriden Schrittmotors

Der Motor ist im Bau einfach, zuverlässig.
An der Stillstandzustand hat der Motor volles Drehmoment.
Die Motoren sind weniger teuer.
Sie erfordern wenig Wartung.
Der Schrittmotor hat eine ausgezeichnete und genaue Anfangs-, End- und Umkehrungsantwort.
