| Herkunftsort: | Jiangsu, China (Festland) |
| Markenname: | Jkongmotor |
| Zertifizierung: | CE, ROHS,ISO9001 |
| Modellnummer: | JKBLS120 |
| Min Bestellmenge: | 3-10PCS |
|---|---|
| Preis: | US $17.00 - US $22.00 |
| Verpackung Informationen: | mit Exportkarton. große Quantität mit Palette |
| Lieferzeit: | Für Proben 7-15 Tage/für Reihe, 15-25days |
| Zahlungsbedingungen: | T/T, paypal, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 50000 PC/Monat |
| Bewegungsart: | DC-MOTOR | Eingangsspannung: | 12V- 30V |
|---|---|---|---|
| Motordrehzahl: | 20000rpm | Gewicht: | 0.6CE ROHSkg |
| Bestätigt: | CER ROHS | Abgestimmter Motor: | 0 - 120W |
| Markieren: | bldc Lokführer,LOKFÜHRER |
||

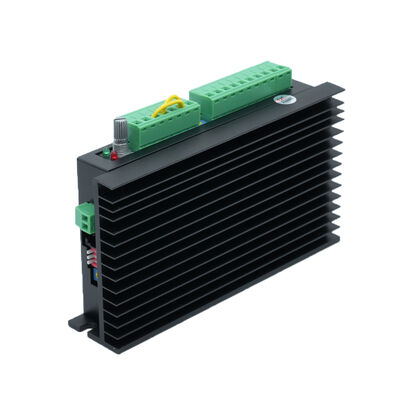

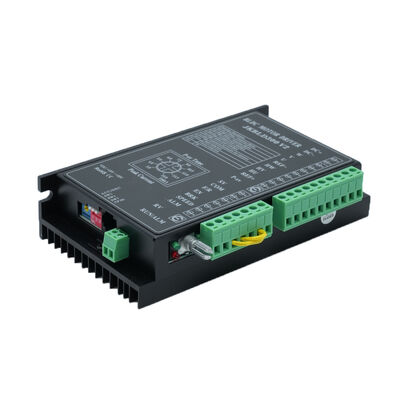

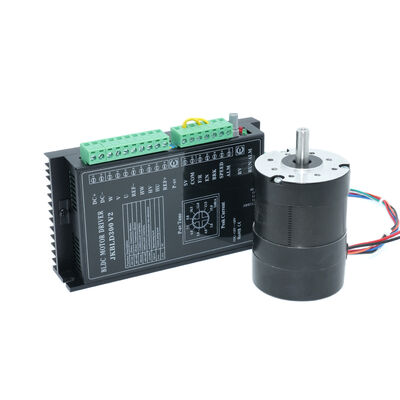

10V~30VDC 0A-8A schwanzloser DC-Lokführer JKBLD120 für 0-120w Bldc Motor
| Modell | |||||
| Spezifikation | Einheit | JK57BLS01 | JK57BLS02 | JK57BLS03 | JK57BLS04 |
| Zahl der Phase | Phase | 3 | |||
| Zahl von Polen | Polen | 4 | |||
| Nennspannung | VDC | 36 | |||
| Nenndrehzahl | U/min | 4000 | |||
| Bewertetes Drehmoment | N.m | 0,11 | 0,22 | 0,33 | 0,44 |
| Nennstrom | Ampere | 2 | 3,6 | 5,3 | 6,8 |
| Nennleistung | W | 46 | 92 | 138 | 184 |
| Spitzendrehmoment | N.m | 0,33 | 0,66 | 1 | 1,32 |
| Spitzenstrom | Ampere | 6,8 | 11,5 | 15,5 | 20,5 |
| Rückseite E.M.F | V/Krpm | 7,7 | 7,4 | 7,3 | 7,1 |
| Drehmoment-Konstante | N.m/A | 0,073 | 0,07 | 0,07 | 0,068 |
| Rotor-Trägheit | g.c㎡ | 75 | 119 | 173 | 230 |
| Körper-Länge | Millimeter | 47 | 67 | 87 | 107 |
| Gewicht | Kilogramm | 0,44 | 0,75 | 1 | 1,25 |
| Sensor | Honeywell | ||||
| Isolierungs-Klasse | B | ||||
| Grad Schutz | IP30 | ||||
| Lagertemperatur | -25~+70℃ | ||||
| Betriebstemperatur | -15~+50℃ | ||||
| Arbeitsfeuchtigkeit | 85% RELATIVE FEUCHTIGKEIT | ||||
| Arbeitsbereich | Im Freien (kein direktes Sonnenlicht), kein Schadgas, kein brennbares Gas, kein Ölnebel, kein Staub | ||||
| Höhe | 1000 Meter oder kleiner | ||||
| Modell | |||||
| Spezifikation | Einheit | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| Zahl der Phase | Phase | 3 | |||
| Umber von Polen | Polen | 8 | |||
| Nennspannung | VDC | 48 | |||
| Nenndrehzahl | U/min | 3000 | |||
| Bewertetes Drehmoment | N.m | 0,3 | 0,6 | 0,9 | 1,2 |
| Nennstrom | Ampere | 2,8 | 5,2 | 7,5 | 9,5 |
| Nennleistung | W | 94 | 188 | 283 | 377 |
| Spitzendrehmoment | N.m | 0,9 | 1,8 | 2,7 | 3,6 |
| Spitzenstrom | Ampere | 8,4 | 15,6 | 22,5 | 28,5 |
| Rückseite E.M.F | V/Krpm | 12,1 | 12,6 | 12,4 | 13,3 |
| Drehmoment-Konstante | N.m/A | 0,116 | 0,12 | 0,118 | 0,127 |
| Rotor-Trägheit | Kg.c㎡ | 0,24 | 0,48 | 0,72 | 0,96 |
| Körper-Länge | Millimeter | 78 | 99 | 120 | 141 |
| Gewicht | Kilogramm | 0,85 | 1,25 | 1,65 | 2,05 |
| Sensor | Honeywell | ||||
| Isolierungs-Klasse | B | ||||
| Grad Schutz | IP30 | ||||
| Lagertemperatur | -25~+70℃ | ||||
| Betriebstemperatur | -15~+50℃ | ||||
| Arbeitsfeuchtigkeit | <> | ||||
| Arbeitsbereich | Kein direktes Sonnenlicht, nicht ätzendes Gas, brennbares Gas, Ölnebel, kein Staub. | ||||
| Höhe | 1000m oder unten | ||||
| Parameter | Minute | Bewertet | Maximal | Einheit |
| Motor Hall Sensor Angle | 120°/240° | |||
| DC-Leistungsaufnahme | 12 | 24 | 30 | V |
| Ansteuerungsstrom-Ertrag | 5 | 8 | ||
| Passendes Motordrehzahl | 0 | 20000 | U/min | |
| Hall Sensor Voltage | 4,5 | 5 | 5,5 | V |
| Hall Sensor Current | 20 | MA | ||
| Externer Potenziometer | 10K | Ω | ||
|
Kennzeichen |
definieren Sie |
|
DC+/DC- |
Stromversorgungsinput (DC12V~DC30V) macht nicht Fehler für + und - |
|
U, V, W |
Bewegungsführende Drähte schließen starke Drähte an |
|
HU, Hochspg, Hw |
Führender Draht Hall-Signals schließen an (dünne Drähte HU, Hochspg, Hw) |
|
REF+ |
Hall-Stromversorgung + (für Bewegungshalleninput +5V) |
|
Hinweis |
Hall-Stromversorgung - (Hallenboden diesen Hafen anschließen) |
|
VCC |
Externer Potenziometerstromversorgungshafen (kann für Potenziometer gerade verwenden, kann nicht für andere externe Stromkreise) |
|
SV |
Externer Potenziometeranschluß (sehen Sie Anmerkungsgeschwindigkeitsregelung) |
|
COM |
allgemeiner Hafen (niedriger Stand) |
|
F/R |
Richtung: baumelnde oder hochrangige Vorwärts-, niedrige Umstellung Anmerkung 1 |
|
En |
Ermöglichen Sie: hochrangig/Halt niedrig/Lauf Anmerkung 1 |
|
BRK |
Schnelle Bremse: hochrangig/Halt niedrig/Lauf Anmerkung 1 |
