| Herkunftsort: | Jiangsu, China (Festland) |
| Markenname: | Jkongmotor |
| Zertifizierung: | CE, ROHS,ISO9001,REACH |
| Modellnummer: | JK86BLS71-24 |
| Min Bestellmenge: | 10pcs |
|---|---|
| Preis: | US$58-$88.00 |
| Verpackung Informationen: | mit Exportkarton. große Quantität mit Palette |
| Lieferzeit: | Für Proben 7-15 Tage/für Reihe, 15-25days |
| Zahlungsbedingungen: | T/T, paypal, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100000pcs/month |
| Name: | Bldc-Motoren mit Fahrerbrett des Prüfers RS485 | Haltemoment: | 0.7N.m |
|---|---|---|---|
| Körper-Länge: | 84.5mm | Zahl der Phase: | 3PHASE |
| Anzahl der Stangen: | 8 | Nennspannung: | 220V |
| Nenndrehzahl: | 3000rpm | Nennleistung: | 400W |
| Zusammenpassender Fahrer: | Fahrerbrett mit RS485 | Gegenwärtig: | 6.3A |
| Markieren: | 400w Bldc Motoren,RS485 Steuerung Bldc Motoren,220 V Bürstenloser Gleichstrommotor |
||
220V 3000Rpm 400w Bldc Motoren mit RS485 Steuerung
JK86BLS71-24+ Treiberplatte mit RS485, Hoch- und Niederspannungssicherheitsisolation; vektorische nicht-induktive FOC-Motorsteuerung, 400W 220VAC, Leistung bis 400w
1.Spezifikation des bürstenlosen Gleichstrommotors:
Produktbezeichnung: Bürstenloser Gleichstrommotor
Zahl der Polen: 4 Polen /8 Polen /10 Polen
Nennspannung: 24v / 36v / 48v / 310v
Nenngeschwindigkeit: 3000 Rpm /4000 Rpm /oder angepasst
Nenndrehmoment: angepasst
Nennstrom: angepasst
Nennleistung: 23w~2500W
| Modell | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
| Spannung | 220 V |
| Drehmoment | 0.7N.m. |
| Geschwindigkeit | 3000 Dreh/min |
| Strom | 6.3A |
| Macht | 400 W |
| Körperlänge | 84.5 mm |
| Typ | Bldc-Motor mit Hallsensor |
Bitte beachten Sie: Anpassung akzeptieren, wie Encoder, verschiedene Getriebe, Bremse oder andere Parameter Kundenbedarf.
| Produktreihe | Die Polen nicht. | Nennspannung | Nenngeschwindigkeit | Nenndrehmoment | Nennleistung | Motorlänge |
| 42 mm BLDC-Motor | 8 | 24 V | 4 000 Rpm | 0.0625~0.25N.m. | 26 ~ 105 W | 41 ~ 100 mm |
| 57 mm BLDC-Motor | 4 | 36 V | 4 000 Rpm | 0.055 ~ 0.44N.m. | 23 ~ 184w | 37 ~ 107 mm |
| 60 mm BLDC-Motor | 8 | 48 V | 3000 Dreh/min | 00,3 bis 1,2 N.m. | 94 ~ 377w | 78 bis 120 mm |
| 80 mm BLDC-Motor | 4 | 48 V | 3000 Dreh/min | 00,35 bis 1,4 Nm | 110 ~ 440 W | 78 ~ 138 mm |
| 86 mm BLDC-Motor | 8 | 48 V | 3000 Dreh/min | 0.35 ~ 2.1 N.m. | 110 ~ 660w | 71 ~ 138,5 mm |
| 110 mm BLDC-Motor | 8 | 310 V | 3000 Dreh/min | 10,65 bis 6,6 N.m. | 518 ~ 2073w | 83 ~ 173 mm |
| 130 mm BLDC-Motor | 10 | 310 V | 3000 Dreh/min | 2.39~11.94N.m. | 750 bis 2500 W | 115 bis 190 mm |
| Vor allem für repräsentative Erzeugnisse können spezielle Produkte nach Kundenwunsch hergestellt werden. | ||||||
Mtor
2.Elektrische Spezifikation des elektrischen Motors:
| Modell | ||||||
| Spezifikation | Einheit | Die Nummer des Zertifizierungsdatums ist: | Die Nummern sind folgende: | Der Wert der Verbrennungsmenge ist: | Die Nummern sind folgende: | Die in Absatz 1 genannten Anforderungen gelten nicht. |
| Anzahl der Phasen | Phase | 3 | ||||
| Umber von Polen | Polnisch | 8 | ||||
| Nennspannung | VDC | 48 | ||||
| Nenngeschwindigkeit | Umdrehungen pro Minute | 3000 | ||||
| Nenndrehmoment | N.m. | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| Nennstrom | Ampere | 3 | 6.3 | 9 | 11.5 | 18 |
| Nennleistung | W | 110 | 220 | 330 | 440 | 660 |
| Höchstdrehmoment | N.m. | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| Spitzenstrom | Ampere | 9 | 19 | 27 | 35 | 54 |
| Rückwärts-EMF | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| Drehmomentkonstante | N.m.A. | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| Rotor Trägheit | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Körperlänge | mm | 71 | 84.5 | 98 | 115.5 | 138.5 |
| Gewicht | Weigerung | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| Sensor | - Was ist denn? | |||||
| Isolationsklasse | B | |||||
| Schutzniveau | IP30 | |||||
| Speichertemperatur | -25 ̊+70°C | |||||
| Betriebstemperatur | -15 ̊+50°C | |||||
| Arbeitsfeuchtigkeit | <= 85% RH | |||||
| Arbeitsumfeld | Kein direktes Sonnenlicht, kein korrosives Gas, brennbares Gas, kein Ölnebel, kein Staub. | |||||
| Höhenstand | 1000 m oder weniger | |||||

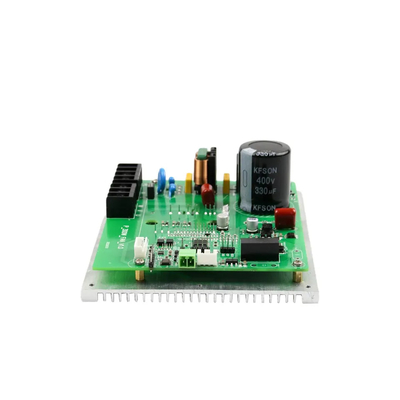

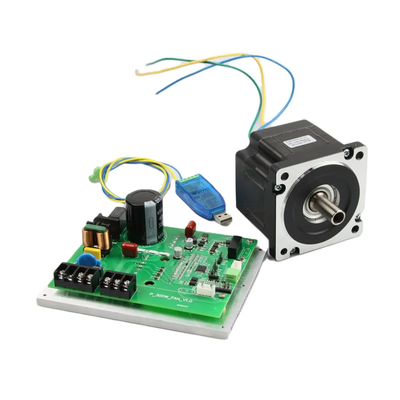

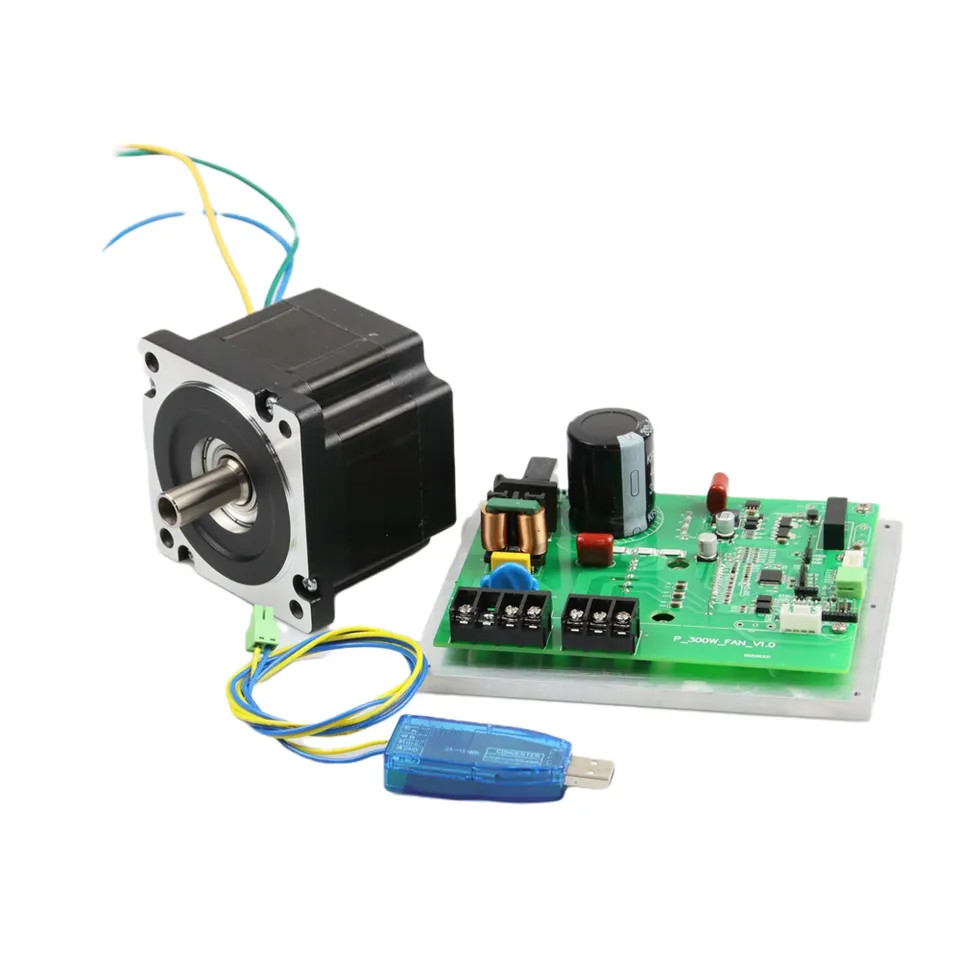

3Foto von JK86BLS71-24 mit RS485 Steuerung:
4.Produktionsgeräte:
5.Produktionsprozess:
6- Maßgeschneidert.vonmit einer Leistung von mehr als 50 Watt
7.Vorteilemit einem Quadratstrommotor mit einer Leistung von 4000 Rpm:
Geschwindigkeitsstabilität
Die im BLDC-Motor eingebauten Hall-Effekt-Sensoren erkennen die Polaritätsänderung von einem N-Polen zu einem S-Polen, wenn sich der Rotor dreht.Die Drehzahl des Rotors wird bestimmt.Diese Informationen werden dann an den Antriebsschaltkreis geleitet, um die Geschwindigkeit der Schaltsequenz anzupassen.
Hochgeschwindigkeitsbetrieb
Brushed und brushless Gleichspannungssysteme liefern ein flaches Drehmoment über einen breiten Drehzahlbereich, während Wechselstrommotoren häufig das Drehmoment mit zunehmender Geschwindigkeit verlieren.
