| Herkunftsort: | Jiangsu, China (Festland) |
| Markenname: | Jkongmotor |
| Zertifizierung: | CE, ROHS,ISO9001 |
| Modellnummer: | DM542 |
| Min Bestellmenge: | 3-10PCS |
|---|---|
| Preis: | US$15.8 ~ US$23.5 |
| Verpackung Informationen: | mit Exportkarton. große Quantität mit Palette |
| Lieferzeit: | Für Proben 7-15 Tage/für Reihe, 15-25days |
| Zahlungsbedingungen: | T/T, paypal, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100000PCS/Month |
| Name: | Schrittmotor-Prüfer | Versorgungsspannung: | 18VDC - 60VDC |
|---|---|---|---|
| gegenwärtig: | 1A - 4.2A | Gewicht: | 300g |
| Bestätigt: | CER ROHS | Zusammengebrachter Motor: | Nema17/23 Schrittmotor |
| Farbe: | Blau | Zertifizierung: | CE, ROHS, ISO9001 |
| Vorteil: | Geschwindigkeitsstabilität und Steuerung bequem, kein Bedarfscomputer oder Impulsgenerator, zum des | MOQ: | 3pcs |
| Markieren: | Prüfer des Schrittmotors DM542,Fahrer des Schrittmotors DM542,digitaler Fahrer NEMA 17 |
||

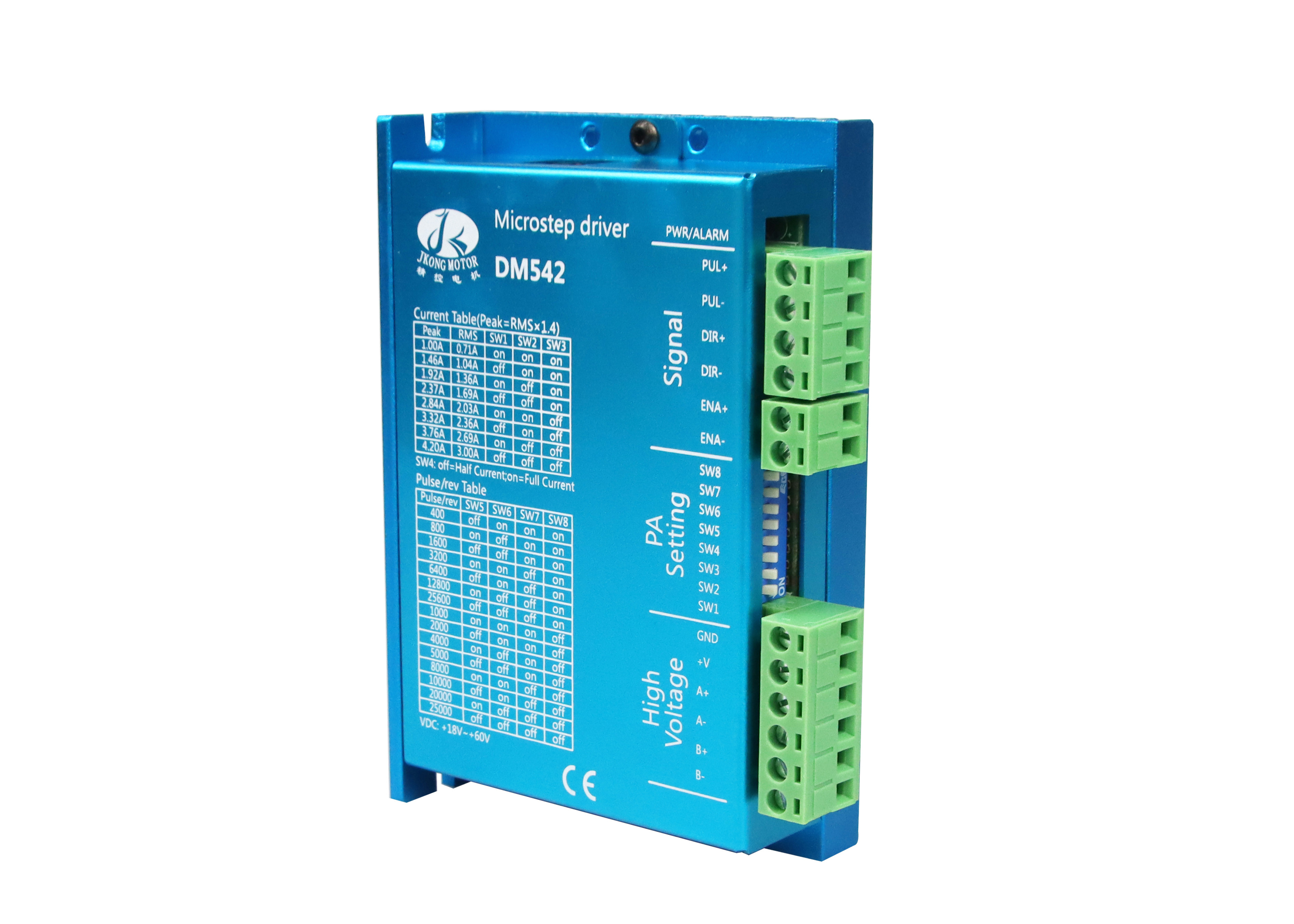

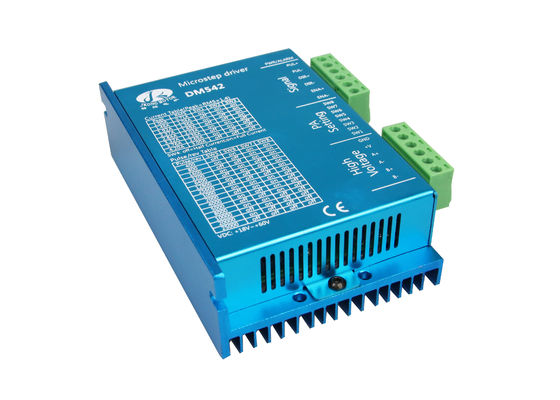

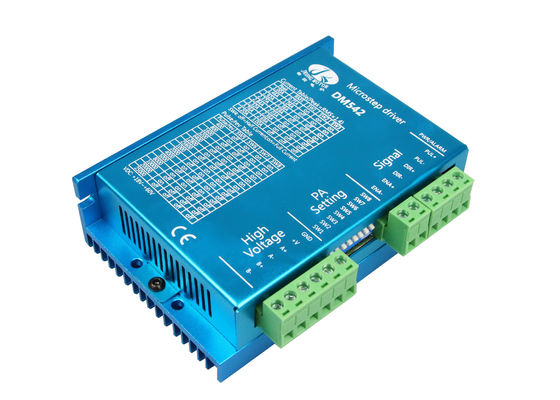

Des Schrittes DM542 digitaler 18V~60VDC Nema17/23 Schrittmotorprüfer des Antriebs
Überblick:
Die Verbindung zwischen dem Fahrer und dem hybriden Zweiphasenschrittmotor ist 4-adrig. Die Bewegungswicklungen werden parallel und herein angeschlossen
Reihe und die Verbindungsmethode ist gut. Die Hochgeschwindigkeitsleistung ist gut, aber der Fahrerstrom ist groß (1,73mal die Bewegungswicklung
gegenwärtig). Der Ansteuerungsstrom ist dem Bewegungswicklungsstrom gleich.
| Eigenschaften | |
| Eingangsspannung | DC 18~60V |
| Ausgangsstrom | 1.0A~4.2A (Spitze) |
| Eingangsstrom | <4a> |
| Feuchtigkeit | Nicht Kondensation, keine Wassertröpfchen |
| Verbrauch | Verbrauch: 80W |
| Unter Verwendung der Umwelt | -10 | ℃ 45, vermeiden Staub und Schadgas |
| Speicherumwelt | -40~+70℃ |
| Gewicht | 200g |
| Steuersignal | ||
| Symbol | Name | |
| PUL+ | Impulskennzeichen + |
Kompatibel mit 5/12/24V |
| PUL | Impulskennzeichen - | |
| DIR+ | Richtung signal+ |
Kompatibel mit 5/12/24V |
| DIR- | Richtungssignal | |
| ENA+ | Freigabesignal + | / |
| ENA- | Freigabesignal - | / |
| Anpassung der Störungssuche | ||
| Warnungsindikator | Gründe | Maße |
| LED weg von der Drehung | Falsche Verbindung für Energie | Überprüfen Sie Verdrahtung der Energie |
| LED weg von der Drehung | Niedrig-Spannungen für Energie | Vergrößern Sie Spannung der Energie |
| Motor läuft nicht, außen | Falsche Verbindung des Schrittmotors | Korrigieren Sie seine Verdrahtung |
| Haltemoment | ZURÜCKSTELLEN-Signal ist wenn off-line effektiv | Machen Sie ZURÜCKSTELLEN unwirksam |
| Motor läuft nicht, aber hält instand | Ohne InputImpulskennzeichen | Justieren Sie PMW u. Signalpegel |
| Haltemoment | Ohne InputImpulskennzeichen | Justieren Sie PMW u. Signalpegel |
| Motor lässt falsche Richtung laufen | Die Verbindung der falschen Drähte | Änderungsverbindung für irgendwelche von 2 Drähten |
| Motor lässt falsche Richtung laufen | Falsches Inputrichtungssignal | Änderungsrichtungseinstellung |
| Der Haltemoment des Motors ist | Zu klein im Verhältnis zu gegenwärtiger Einstellung | Korrekte Nennstromeinstellung |
| Der Haltemoment des Motors ist | Beschleunigung ist zu schnell | Verringern Sie die Beschleunigung |
| Motordrehmoment ist zu klein | Bewegungsställe | Streichen Sie mechanischen Defekt durch |
| Motordrehmoment ist zu klein | Fahrer passt nicht mit dem Motor zusammen | Ändern Sie einen passenden Fahrer |
